NaviSync – управление GPS-электроякорем с экрана эхолота

NaviSync управление GPS электроякорем Haibo iPenguin с экрана эхолота Lowrance
GPS электроякорь (троллинговый мотор) давно стал незаменимым помощником на рыбалке. Но управление им через штатный пульт не всегда удобно: приходится отвлекаться от эхолота, держать в руках дополнительное устройство, тратить время на поиск нужной кнопки. NaviSync решает эту проблему раз и навсегда.

NaviSync – это компактное устройство, которое синхронизирует ваш эхолот с электроякорем и позволяет управлять якорем напрямую с сенсорного экрана эхолота. Вам больше не нужен отдельный пульт – все функции управления теперь на экране, под рукой.

Устройство разработано российскими инженерами с учётом реальных рыбацких сценариев. Оно настолько компактно (всего 9 см в диаметре), что легко разместится даже на самой небольшой ПВХ-лодке.

Содержание

  1. Совместимое оборудование
  2. Комплект поставки
  3. Способы подключения
  4. Установка устройства
  5. Первое включение и сопряжение
  6. Настройка эхолота
  7. Настройка NaviSync через Wi-Fi
  8. Обновление программного обеспечения
  9. Управление GPS-якорем с экрана эхолота
  10. Технические характеристики
  11. Гарантия и поддержка

Совместимое оборудование

Перед покупкой убедитесь, что ваше оборудование входит в список поддерживаемого.

Поддерживаемые эхолоты Lowrance:

  • Lowrance HDS Live
  • Lowrance HDS PRO
  • Lowrance Elite FS

Поддерживаемые электроякоря:

  • Haibo iPenguin P65, P70, P90, P125
  • MakoShark
  • SeaPro

Важно: Актуальный перечень поддерживаемых моделей и версий программного обеспечения всегда опубликован на официальных ресурсах NaviSync. Перед обновлением ПО эхолота или электроякоря рекомендуется проверять информацию о совместимости.

Комплект поставки

В стандартный комплект входят:

  • Устройство NaviSync – 1 шт.
  • Руководство пользователя – 1 шт.

Для подключения могут потребоваться дополнительные комплектующие, приобретаемые отдельно:

  • T-коннектор NMEA 2000;
  • Удлинительный кабель NMEA 2000;
  • Комплект для построения сети NMEA 2000;
  • Кабель питания NMEA2000

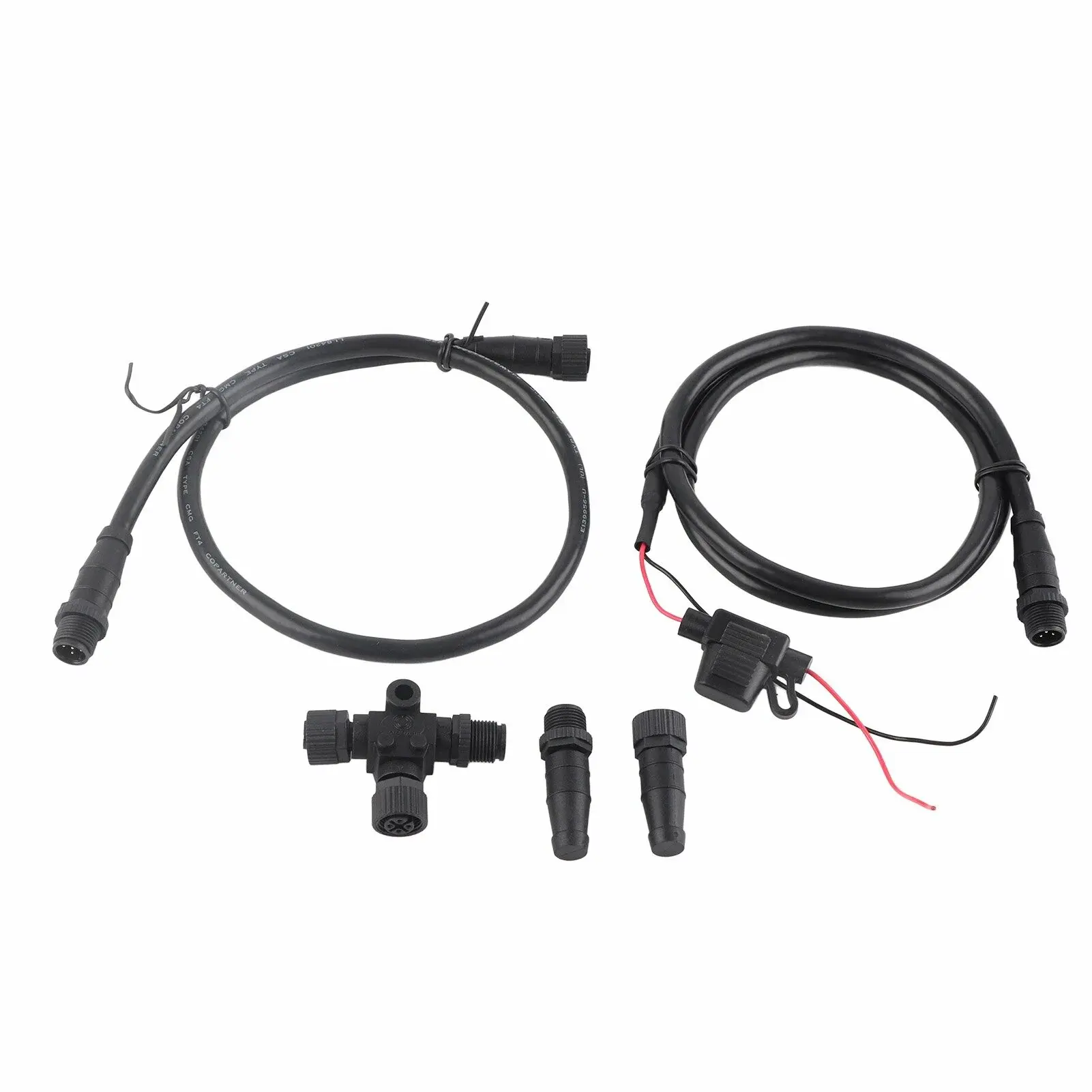

комплект для организации сети NMEA2000

Способы подключения

NaviSync подключается к эхолоту через сеть NMEA 2000. В зависимости от комплектации вашей лодки возможны три варианта.

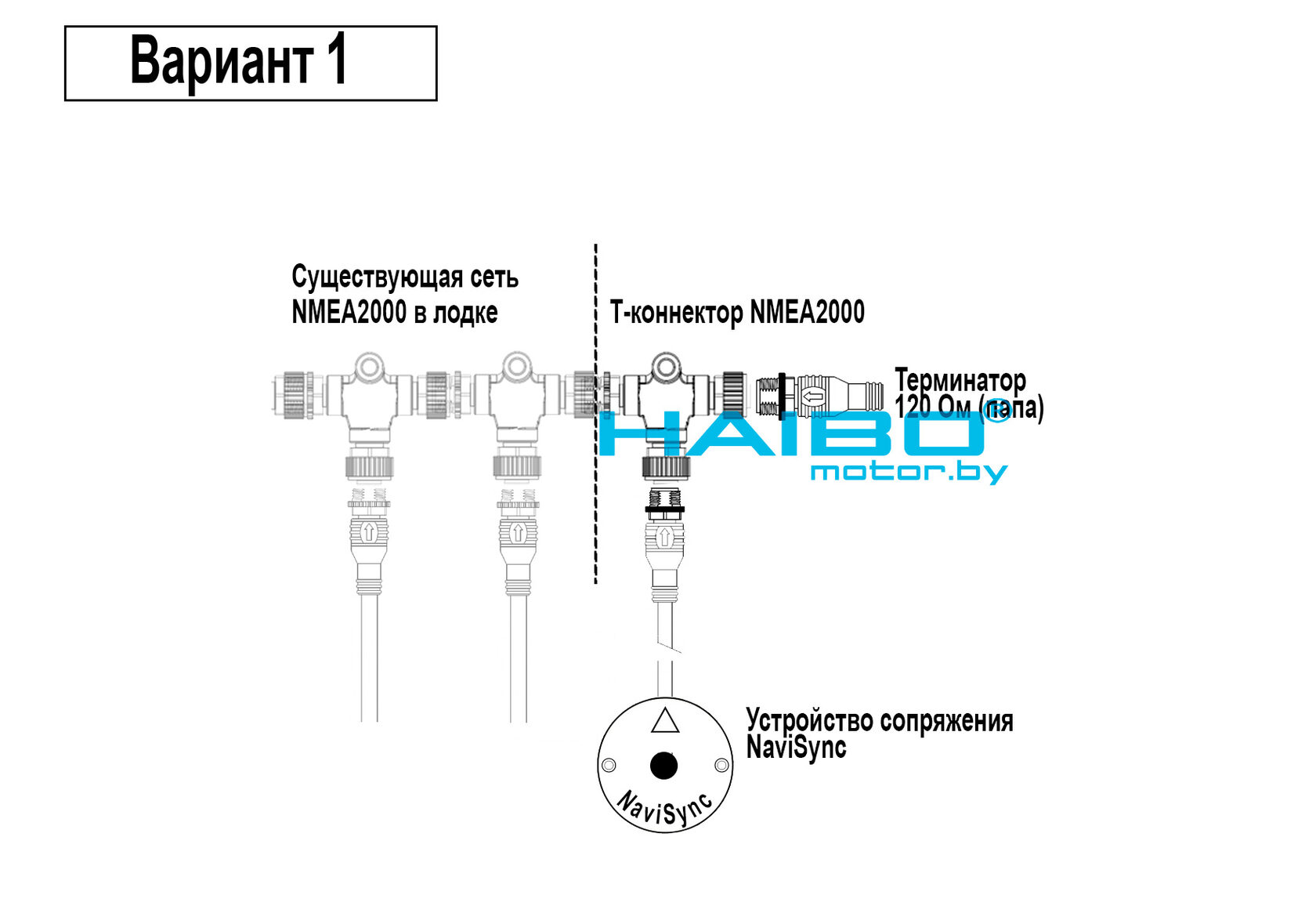

Вариант 1. В лодке уже установлена сеть NMEA 2000

Если эхолот уже подключён к сети NMEA 2000, для установки NaviSync потребуется:
  • Т-коннектор NMEA 2000.
  • Удлинитель NMEA 2000. Потребуется если штатного кабеля NaviSync длиной 2 м недостаточно.

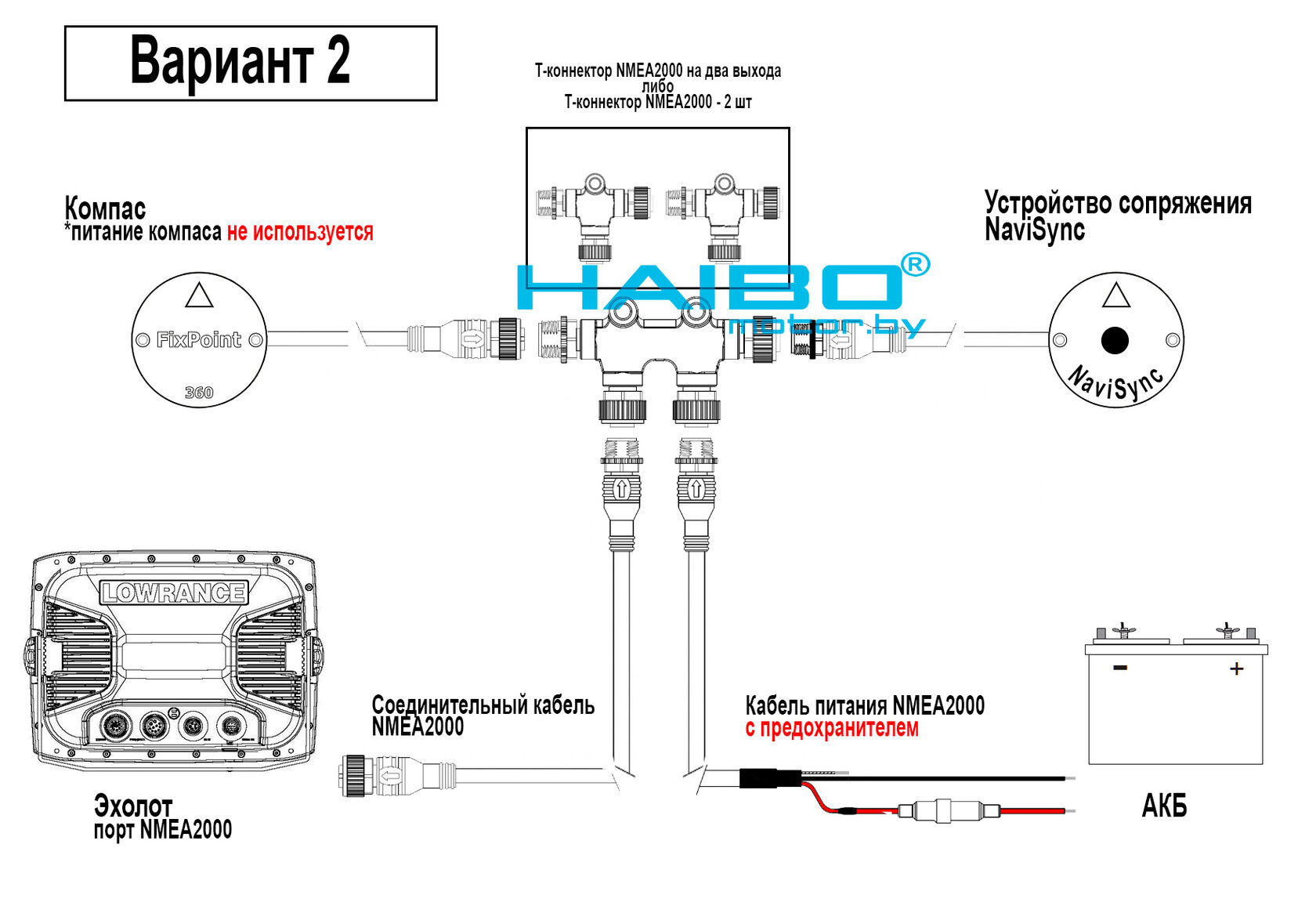

Вариант 2. В лодке уже есть компас прямого подключения

Если у вас есть дополнительный выносной компас подключенный к эхолоту, для установки NaviSync вам потребуется:

  • Т-коннектор NMEA 2000.
  • Кабель прямого подключения GPS компаса
  • Удлинитель NMEA 2000.

Примечание: При данной схеме подключения, сеть будет запитываться от компаса (на кабеле прямого подключения есть выход на питание). Дополнительно NMEA 2000 подключать к питанию не нужно.

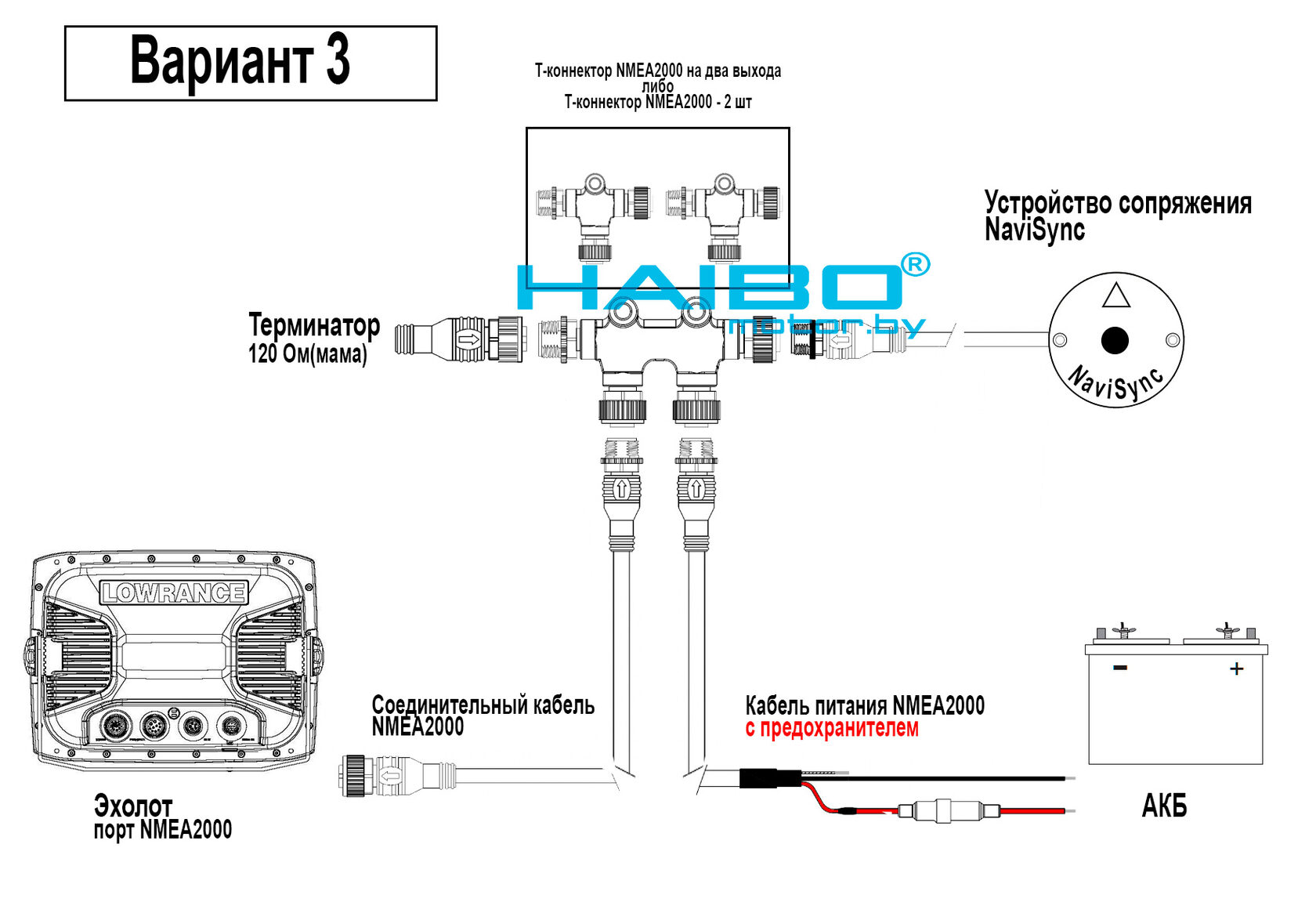

Вариант 3. Подключение без построения сети

Если в лодке используется только эхолот и NaviSync, для установки NaviSync вам потребуется:

  • Кабель прямого подключения GPS компаса

Примечание: При покупке обратите внимание, что кабель должен иметь встроенный кабель питания; иметь два разъема Female, так как разъем NMEA 2000 на эхолоте и разъем NMEA 2000 на NaviSync имеют исполнение Male.

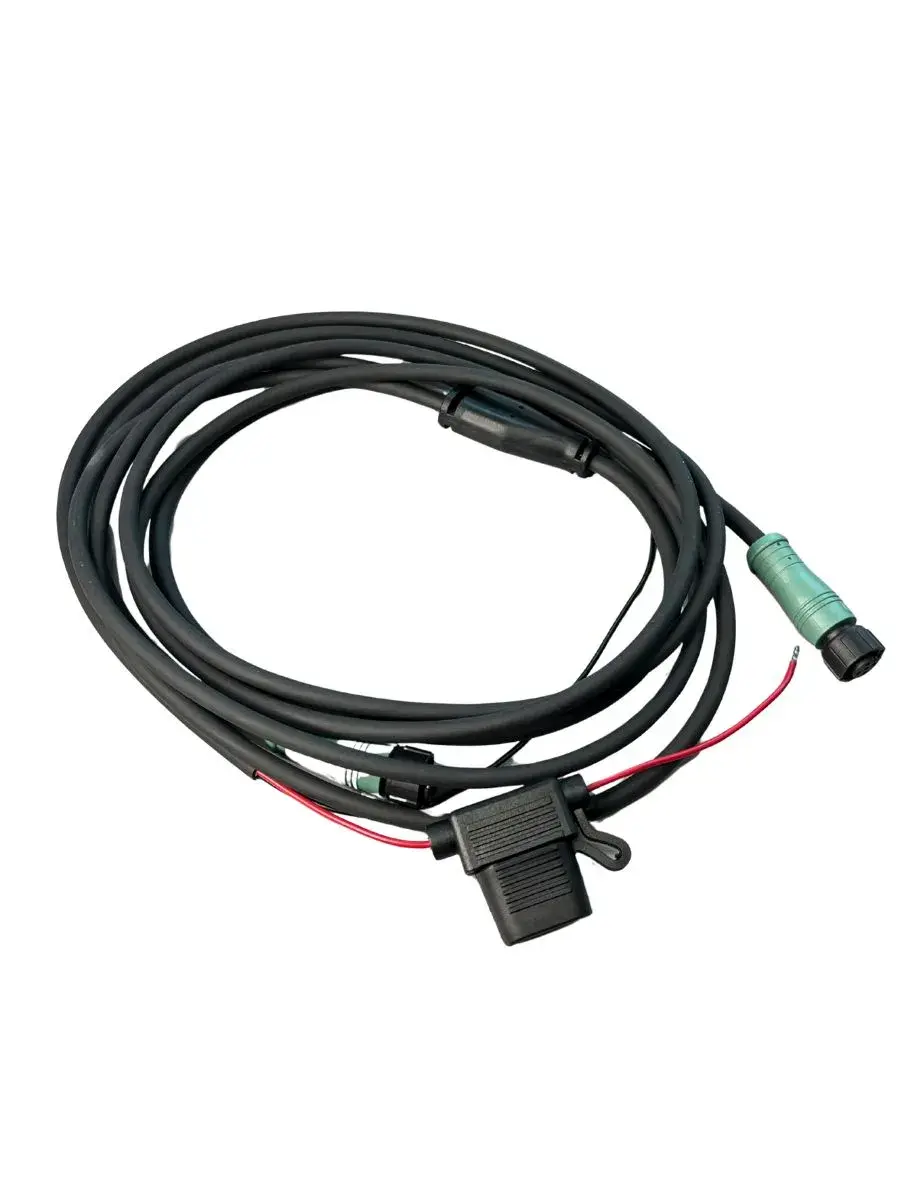

Кабель прямого подключения к эхолоту, бронированный NMEA 2000 с предохранителем
Кабель прямого подключения компаса GPS

Установка устройства

Выбор места установки

Устройство рекомендуется устанавливать в носовой части лодки, максимально близко к электроякорю. Это обеспечивает наиболее стабильную работу радиоканала.

Важно: Не устанавливайте устройство непосредственно на металлические поверхности – это может ухудшить качество радиосвязи.

Подключение
Подключите разъём NMEA 2000 устройства к сети NMEA 2000 или к кабелю прямого подключения. После подачи питания устройство автоматически включится.

Первое включение и сопряжение с GPS якорем.

Самодиагностика

После подачи питания NaviSync автоматически выполняет самодиагностику. Индикатор последовательно отображает: Красный → Синий → Зеленый → Зеленый.

  • Если устройство уже сопряжено – индикатор переходит в рабочий режим и мигает синим.
  • Если не сопряжено – индикатор начинает мигать красным.

Если отображается последовательность Красный → Синий → Красный → Красный – это ошибка. Перезапустите устройство. При повторении ошибки обратитесь в техподдержку.

Сопряжение с электроякорем Haibo.

Если индикатор мигает красным, необходимо выполнить сопряжение:

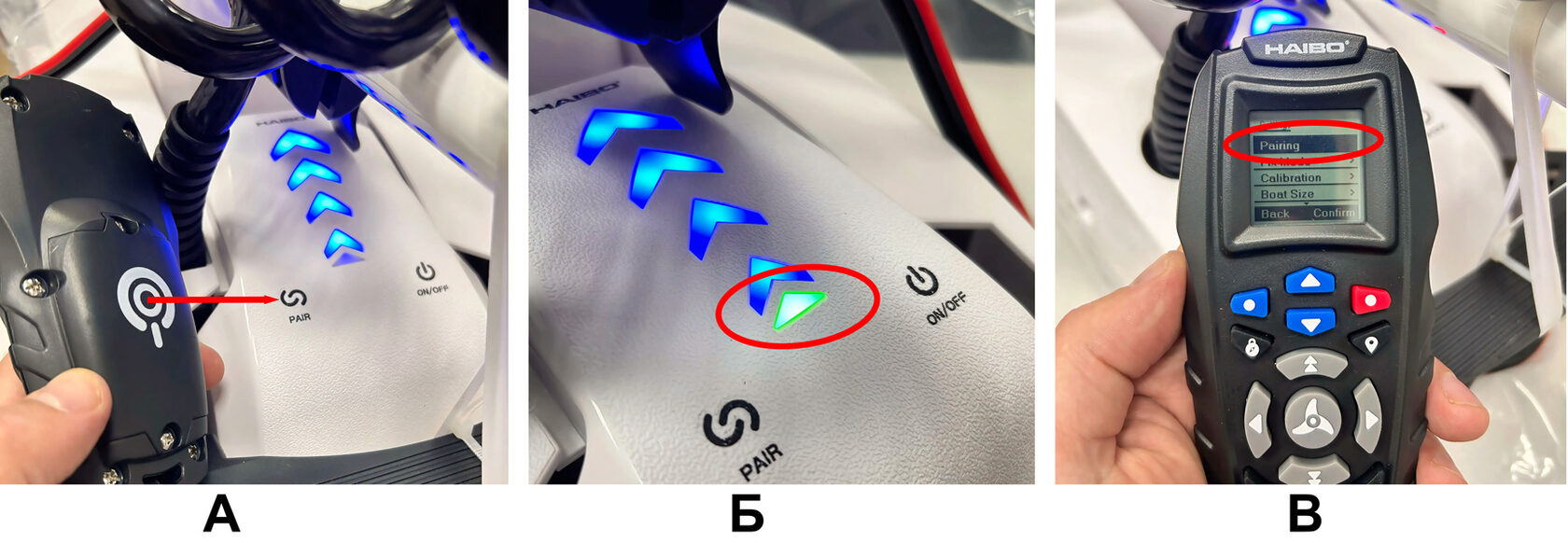

  1. Нажмите кнопку сопряжения на электроякоре. (Для моделей P70/P90/P125(P001/P002/P003) необходимо приложить пульт на несколько секунд магнитной кнопкой вниз к точке сопряжения на моторе(рис. А). Прозвучит звуковой сигнал и индикатор на моторе начнет мигать зеленым цветом. (рис. Б))
  2. В течение 10 секунд нажмите кнопку на устройстве NaviSync. Индикатор начнёт быстро мигать синим.
  3. После успешного соединения индикатор загорится непрерывным синим цветом.
  4. Нажмите кнопку сопряжения на штатном пульте ДУ(рис. В). Электроякорь подтвердит сопряжение звуковым сигналом. И индикатор на NaviSync начнет медленно мигать синим цветом.

После завершения сопряжения NaviSync сохраняет информацию в памяти. При последующих включениях повторное сопряжение не требуется.
Сопряжение устройства NaviSync и GPS электроякоря Haibo iPenguin

Настройка эхолота

Включение поддержки троллингового мотора для эхолотов Lowrance.

  1. Откройте меню Настройки (Settings).
  2. Перейдите в раздел Расширенные (Advanced).
  3. Откройте Свойства (Features).
  4. Убедитесь, что параметры Автопилот (Autopilot) и Поддержка троллинговых моторов (Trolling Motor Support) установлены в положение Включено.

В некоторых версиях ПО эхолот может предложить перезагрузку – подтвердите её.

Проверка источников данных

  1. Откройте меню Настройки (Settings).
  2. Перейдите в раздел Сеть (Network).
  3. Откройте Источники данных (Data Sources).
  4. Выберите Троллинговый мотор (Trolling Motor).
  5. Убедитесь, что источник NaviSyncPilot присутствует в списке и отмечен галочкой.

После завершения настройки в главном меню эхолота должно стать доступно меню управления троллинговым мотором.

Подробная видеоинструкция по настройке эхолота доступна на официальном сайте NaviSync.

Настройка NaviSync через Wi-Fi

Настройка устройства выполняется через встроенный веб-интерфейс.

Подключение к устройству

  1. Подайте питание на NaviSync.
  2. Нажмите и удерживайте кнопку на устройстве, пока индикатор не загорится зелёным (около 2–3 секунд).
  3. На телефоне, планшете или компьютере откройте список доступных Wi-Fi сетей.
  4. Подключитесь к сети: NaviSync_[серийный номер устройства].
  5. Пароль: 12345678.

После подключения страница настроек обычно открывается автоматически. Если нет – откройте браузер и перейдите по адресу: http://192.168.1.10.

Веб-интерфейс

Через веб-интерфейс доступны:
  • просмотр информации об устройстве;
  • настройка параметров;
  • обновление программного обеспечения;
  • сервисные функции.

Обновление программного обеспечения

NaviSync поддерживает беспроводное обновление ПО через Wi-Fi. Обновления позволяют добавлять новые функции, расширять список поддерживаемого оборудования и повышать стабильность работы.

Как обновить

  1. Получите актуальный файл прошивки через официальные каналы поддержки NaviSync.
  2. Подайте питание на устройство и подключитесь к его Wi-Fi сети.
  3. Откройте веб-интерфейс и в нижней части страницы нажмите кнопку «Обновить».
  4. Выберите сохранённый файл прошивки и дождитесь завершения процесса.

Важно: Во время обновления не отключайте питание устройства и не закрывайте страницу веб-интерфейса. После завершения устройство автоматически перезагрузится.

Управление GPS-якорем с экрана эхолота

После настройки все основные функции штатного пульта ДУ становятся доступны через интерфейс эхолота.

Постановка на текущую точку

  1. Откройте меню Якорь (Anchor).
  2. Выберите команду Здесь (Here).
  3. Электроякорь автоматически удержит лодку в текущей точке.

Переход к выбранной точке на карте

  1. Установите курсор на нужную точку карты.
  2. Откройте меню Якорь (Anchor).
  3. Выберите На курсор (Cursor).
  4. Подтвердите включение автопилота.
  5. Электроякорь начнёт движение к выбранной точке.

Переход к сохранённой точке

Способ 1: Откройте меню Якорь (Anchor) → Сохраненная точка (Saved Point) → выберите точку из списка → подтвердите.
Способ 2: Выберите сохранённую точку на карте → нажмите Идти (Go To) → подтвердите.

Панель «Якорь» (Anchor)

После постановки на точку открывается панель Якорь. С её помощью можно смещать точку удержания вперёд, назад, вправо или влево (функция Jog).

Панель «Маршрут» (Route)

Панель открывается автоматически во время движения к точке или в любой момент через меню Удержание курса (Course Lock). Доступны команды:
  • включение/выключение мотора;
  • увеличение/уменьшение скорости;
  • поворот влево/вправо.

Во время движения на экране отображается текущая скорость вращения винта.

Технические характеристики

Параметр
Значение
Интерфейс подключения
NMEA 2000
Длина кабеля
2 м
Питание
9–16 В (от сети NMEA 2000)
Потребление
< 2 Вт
Настройка
через встроенный веб-интерфейс по Wi-Fi
Обновление ПО
через Wi-Fi
Степень защиты
IP67 (пылевлагозащищённое исполнение)
Рабочая температура
от –20 °C до +60 °C
Габариты
90×25 мм
Масса
~ 300 г

Гарантия и поддержка

На устройство предоставляется 12 месяцев официальной гарантии с безусловной заменой при выходе из строя.

Гарантия не распространяется на неисправности, возникшие вследствие механических повреждений, неправильного подключения, самостоятельного вскрытия корпуса или использования не по назначению.
NaviSync – это простой и надёжный способ превратить ваш эхолот в полноценный пульт управления электроякорем. Никаких лишних устройств, никаких сложных настроек – только вы, эхолот и отличная рыбалка.

Официальный дилер NaviSync в Беларуси – haibomotor.by. Продажа, доставка, гарантия и сервисное обслуживание.
В настоящий момент происходит доработка устройства для возможности сопряжения GPS электроякорей с эхолотами Garmin и Humminbird.
