В первой части официального руководства мы подробно разбираем комплектацию, выбор аккумулятора, пошаговую инструкцию по монтажу (включая варианты с быстросъемными площадками), а также учимся правильно сопрягать пульт и настраивать интеллектуальные режимы.
Содержание
Вступление
Комплектация
Характеристики
Выбор аккумулятора
Меры предосторожности перед использованием
Инструкция по установке
Инструкция по раскладыванию мотора
Инструкция по складыванию мотора
Включение/выключение мотора
Инструкции пульта дистанционного управления
Комплектация
Характеристики
Выбор аккумулятора
Меры предосторожности перед использованием
Инструкция по установке
- Место установки
- Необходимые инструменты
- Установка гребного винта
- Установка мотора
- Вариант 1(Прямая установка)
- Вариант 2(Быстросъемная площадка Haibo QR-A)
- Вариант 3(Быстросъемная площадка Haibo QR-D)
Инструкция по раскладыванию мотора
Инструкция по складыванию мотора
Включение/выключение мотора
Инструкции пульта дистанционного управления
Вступление
Перед использованием GPS электроякоря Haibo, пожалуйста, внимательно прочтите данное руководство, чтобы понять правильный и безопасный метод эксплуатации. Используя данное изделие, вы соглашаетесь полностью прочитать и понять все содержание данного руководства. Haibo не несет ответственности за любой материальный ущерб или телесные повреждения, вызванные операциями, которые не соответствуют положениям данного руководства.
Комплектация
Базовая комплектация электромоторов Haibo iPenguin:
- Основной блок электромотора – 1 шт.
- Пульт дистанционного управления - 1 шт.
- Фиксирующий ремешок - 1 шт.
- Трехлопастной винт - 2 шт.
- Самоконтрящая гайка - 2 шт.
- Штифт - 3шт.
- Торцевой ключ - 1 шт.
- Набор для крепления мотора к лодке - 1 шт.
- Руководство пользователя ENG - 1 шт.
- Руководство пользователя РУС - 1 шт.
- Проводная ножная педаль - 1 шт.(опция, в зависимости от модели)
- Щетки электродвигателя - 4 шт.(опция, в зависимости от модели)
*Внимание! Быстросъемная площадка(QR-A/QR-D) в комплект не входит.

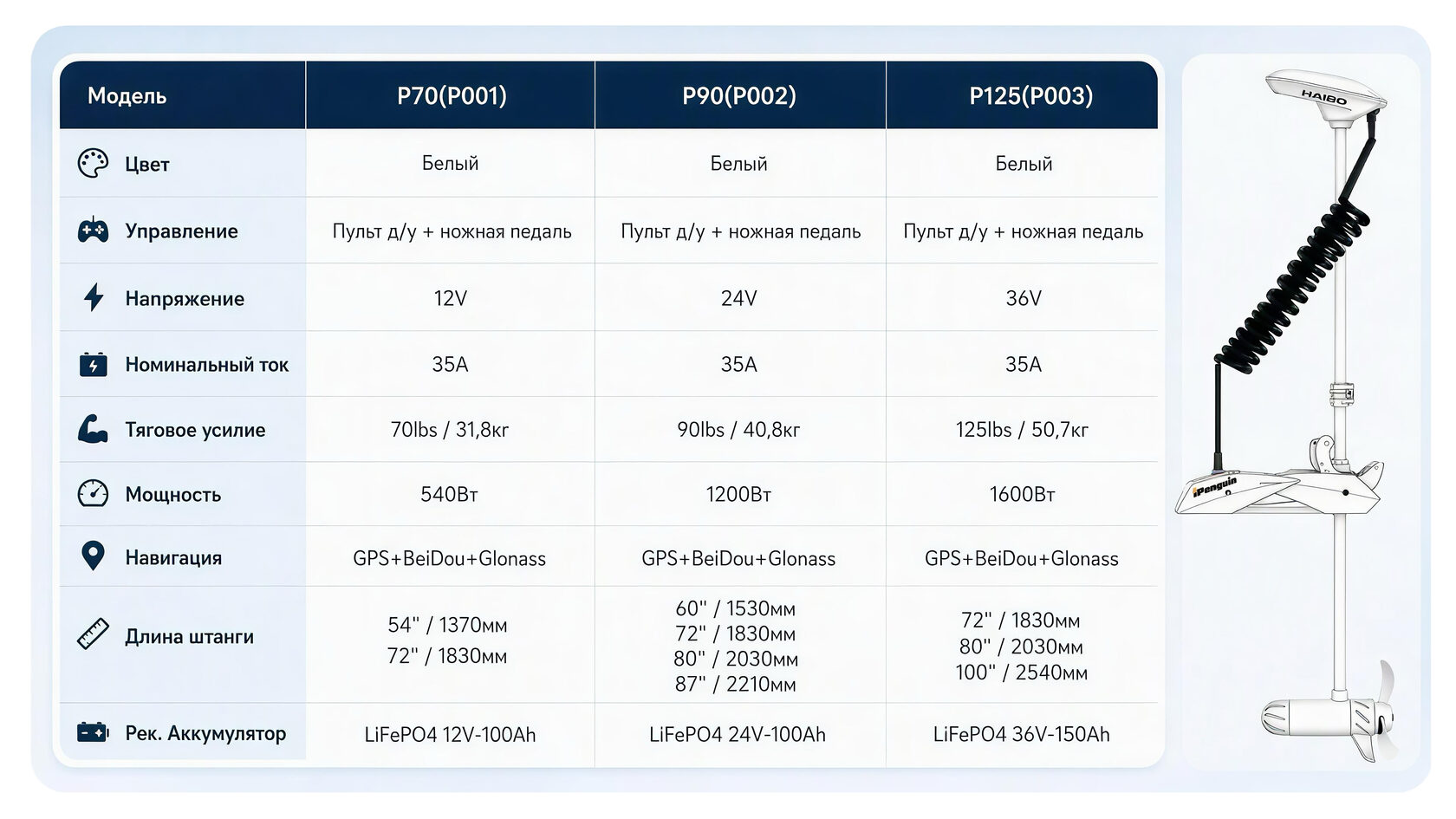

Характеристики
Выбор аккумулятора
Рекомендуется использовать литий-железо-фосфатную батарею LiFePO4 соответсующим напряжением.
Емкость аккумулятора является основным фактором, влияющим на время поездки и расстояние.
Емкость аккумулятора является основным фактором, влияющим на время поездки и расстояние.
Пример для 12V. Аккумулятор с номинальным напряжением 12В непрерывно разряжается при 50А в течение 1 часа, а его номинальная емкость составляет 600Втч (50Ач * 12В = 600Втч). Мы также можем сказать, что его номинальная мощность составляет 50Ач. Максимальная мощность P70 составляет 0,54кВт, что означает, что система может работать на полной мощ около 1,1 часа при использовании этого аккумулятора.
Пример для 24V. Аккумулятор с номинальным напряжением 24 В непрерывно разряжается при 50А в течение 1 часа, а его номинальная емкость составляет 1200 Втч (50Ач * 24 В = 1200 Втч). Мы также можем сказать, что его номинальная мощность составляет 50 Ач. Максимальная мощность P90 составляет 1,2 кВт, что означает, что система может работать на полной мощности около 1 часа при использовании этого аккумулятора.
Пример для 36V. Аккумулятор с номинальным напряжением 36 В непрерывно разряжается при 50А в течение 1 часа, а его номинальная емкость составляет 1800Втч (50Ач * 36В = 1800Втч). Мы также можем сказать, что его номинальная мощность составляет 50 Ач. Максимальная мощность P125 составляет 1,6 кВт, что означает, что система может работать на полной мощности около 1,1 часа при использовании этого аккумулятора.
Вы можете выбрать аккумулятор соответствующей емкости в зависимости от вашего потребностей ко времени и расстоянию.
Пожалуйста, обратите внимание, что время автономной работы и пройденное расстояние также зависят от внешней среды и температуры. Кроме того, тип судна, вес и его нагрузка также оказывают важное влияние.
Пожалуйста, обратите внимание, что время автономной работы и пройденное расстояние также зависят от внешней среды и температуры. Кроме того, тип судна, вес и его нагрузка также оказывают важное влияние.
Внимание! Время автономной работы и пройденное расстояние также зависят от внешней среды и температуры. Кроме того, тип судна, вес и его нагрузка также оказывают важное влияние.
Меры предосторожности перед использованием
- Перед использованием изделия внимательно прочтите руководство пользователя.
- Только совершеннолетние лица, прочитавшие руководство пользователя, могут пользоваться изделием.
- Перед каждым использованием, пожалуйста, проверяйте состояние изделия, пульта дистанционного управления и аккумулятора.
- Убедитесь, что верхняя часть изделия не загораживается, чтобы не было помех для спутникового сигнала.
- Используйте аккумулятор в соответствии с инструкциями производителя аккумулятора, чтобы избежать перегрева, короткого замыкания, перезаряда и чрезмерной разрядки, а также предотвратить попадание воды в аккумулятор или короткое замыкание.
- В целях безопасности, если изделие установлено не ровно (угол наклона штанги превышает 80 °), устройство не сможет нормально работать.
- После использования в соленой воде используйте пресную воду для своевременной очистки деталей изделия, чтобы избежать образования соляного нароста, влияющего на характеристики изделия.
Инструкция по установке
Место установки
Установите изделие на носу, выбрав положение как можно ближе к центральной линии лодки, у её основания. Убедитесь, что изделие надёжно закреплено и при этом не нарушается его нормальный подъём, складывание и раскладывание. Высота погружения блока двигателя регулируется: в зависимости от условий на воде отрегулируйте зажим регулировки глубины на нужную высоту так, чтобы верхняя часть гребного винта была как минимум на 30см ниже ватерлинии.

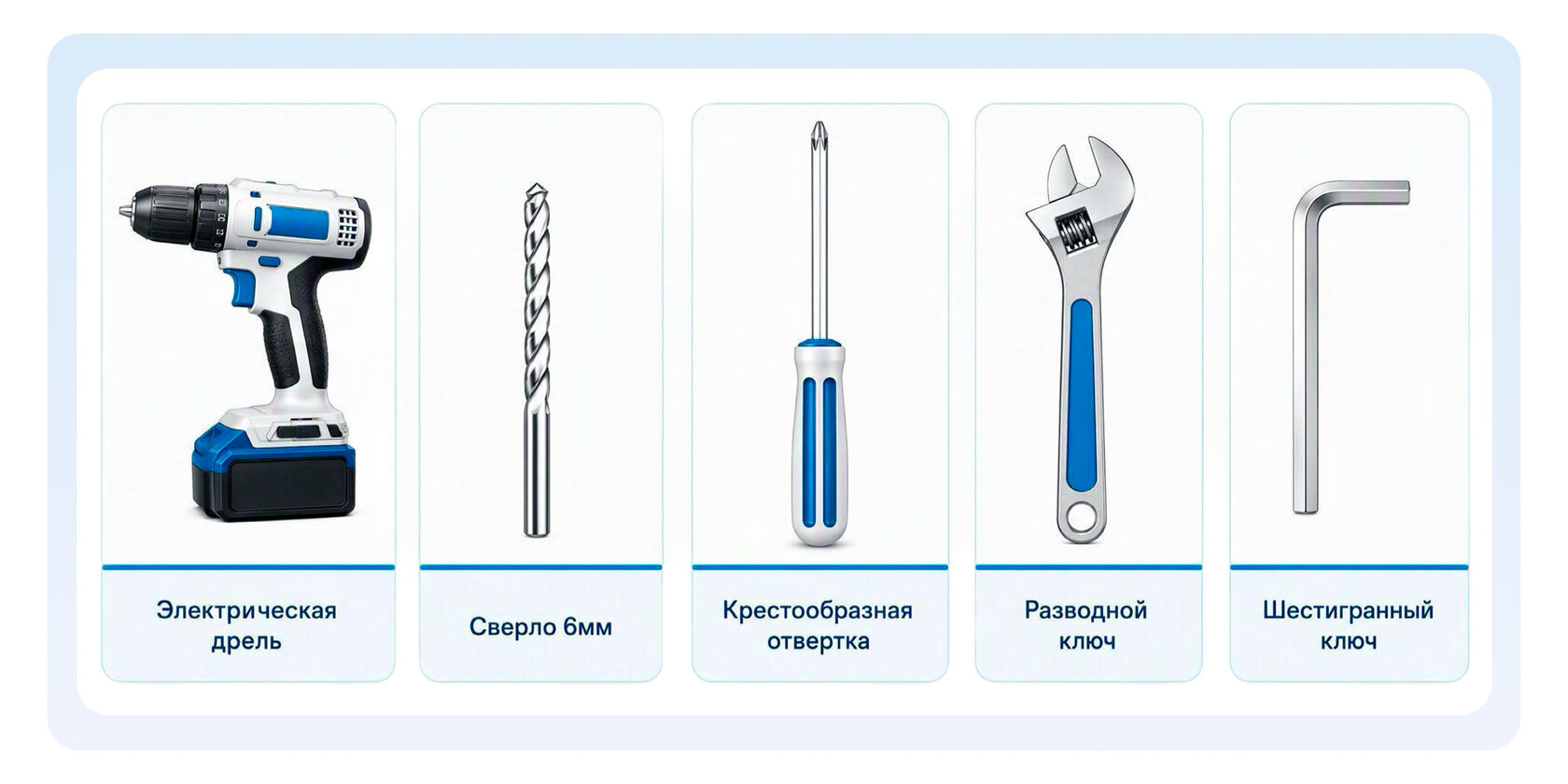

Необходимые инструменты
Для монтажа мотора на лодку могут понадобиться следующие инструменты:
- Электрическая дрель.
- Сверло 6 мм.
- Крестообразная отвертка.
- Разводной ключ.
- Шестигранный ключ.

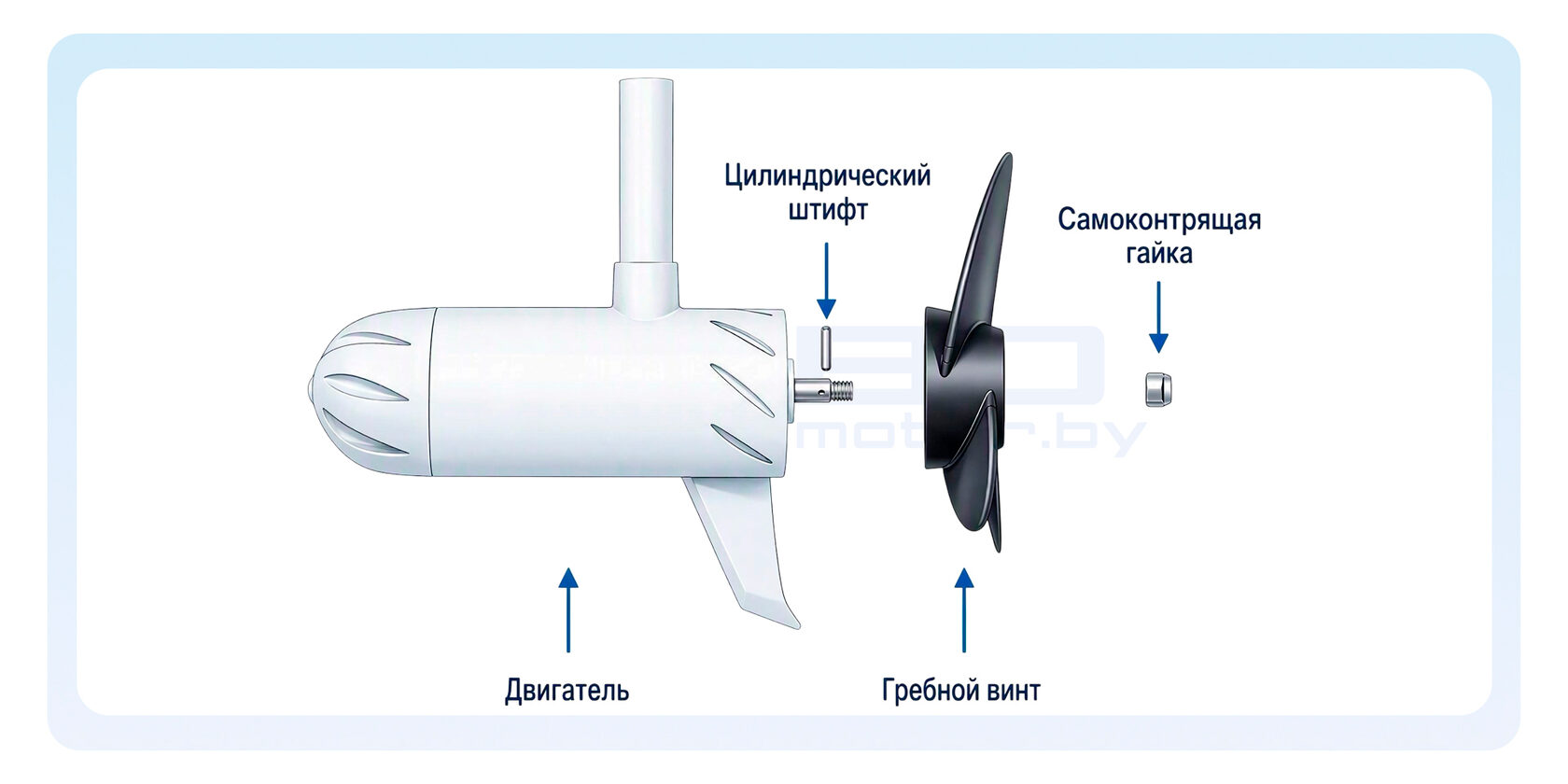

Установка гребного винта
Для установки гребного винта на электромотор Haibo iPenguin выполните следующие действия:
- Установите цилиндрический штифт в отверстие вала мотора.
- Установите гребной винт на вал мотора, вставьте цилиндрический штифт в установочный паз и завинтите самоконтрящую гайку.
- Используйте торцевой ключ, чтобы затянуть гайку.
Примечание: Убедитесь, что цилиндрический штифт встал в канавке винта, а гайка плотно затянута.
Установка мотора

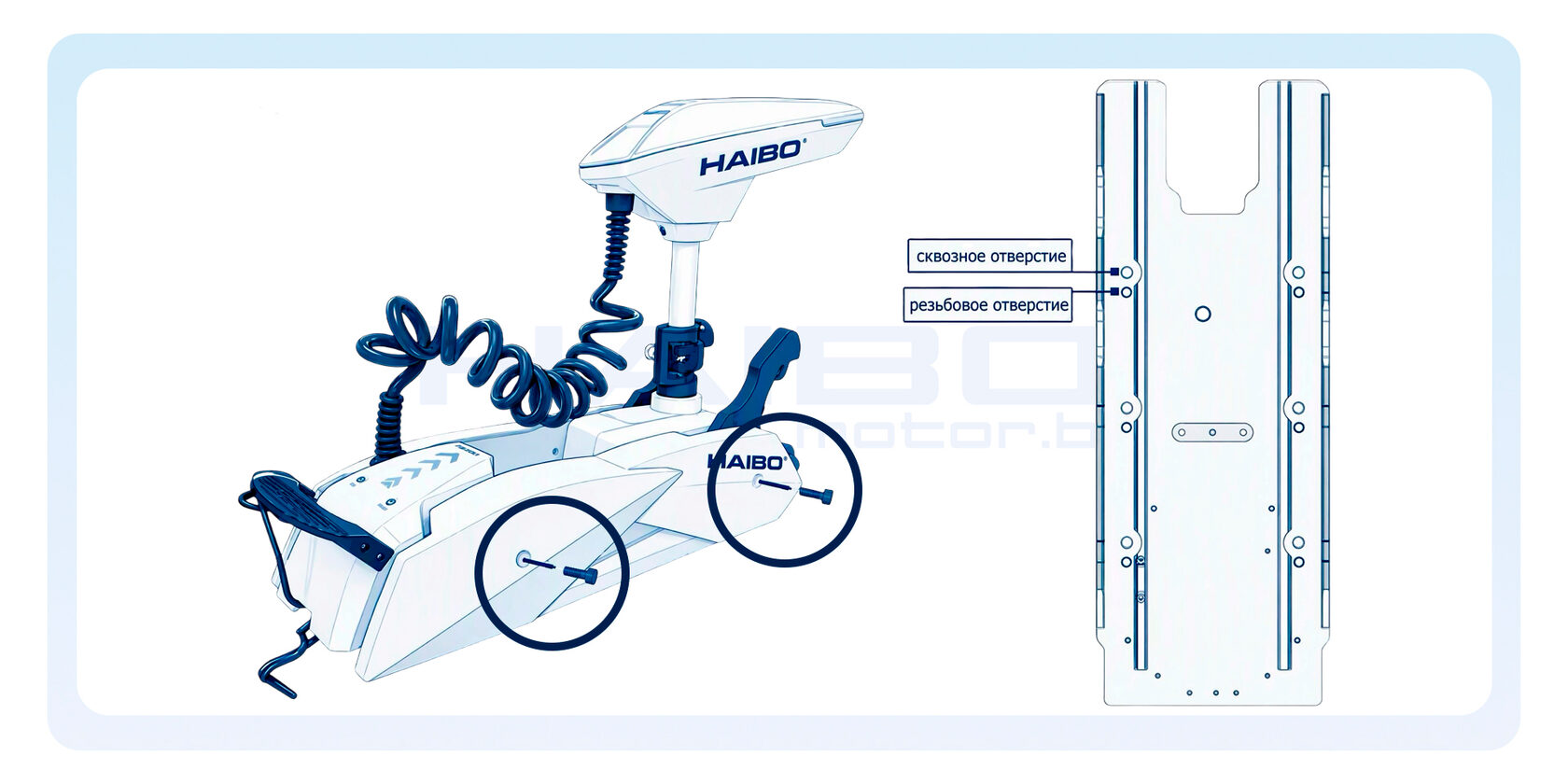

Для доступа к монтажной пластине мотора, открутите винты с помощью шестигранного ключа на левой и правой боковых панелях основания мотора, и снимите их для монтажа крепежных винтов на монтажную пластину основания мотора.
Монтажная пластина.
Обратите внимание, что в монтажной пластине электромотора предусмотрены 12 отверстий (6 сквозных и 6 резьбовых). Резьбовые отверстия используются для удобства установка дополнительной быстросъемной площадки Haibo.
Варианты установки мотора на лодку.
- Вариант 1 – Прямая установка мотора на лодку.
- Вариант 2 – Установка мотора на лодку с помощью быстросъемной площадки Haibo QR-A(не входит в комплект).
- Вариант 3 – Установка мотора на лодку с помощью быстросъемной площадки Haibo QR-D(не входит в комплект).

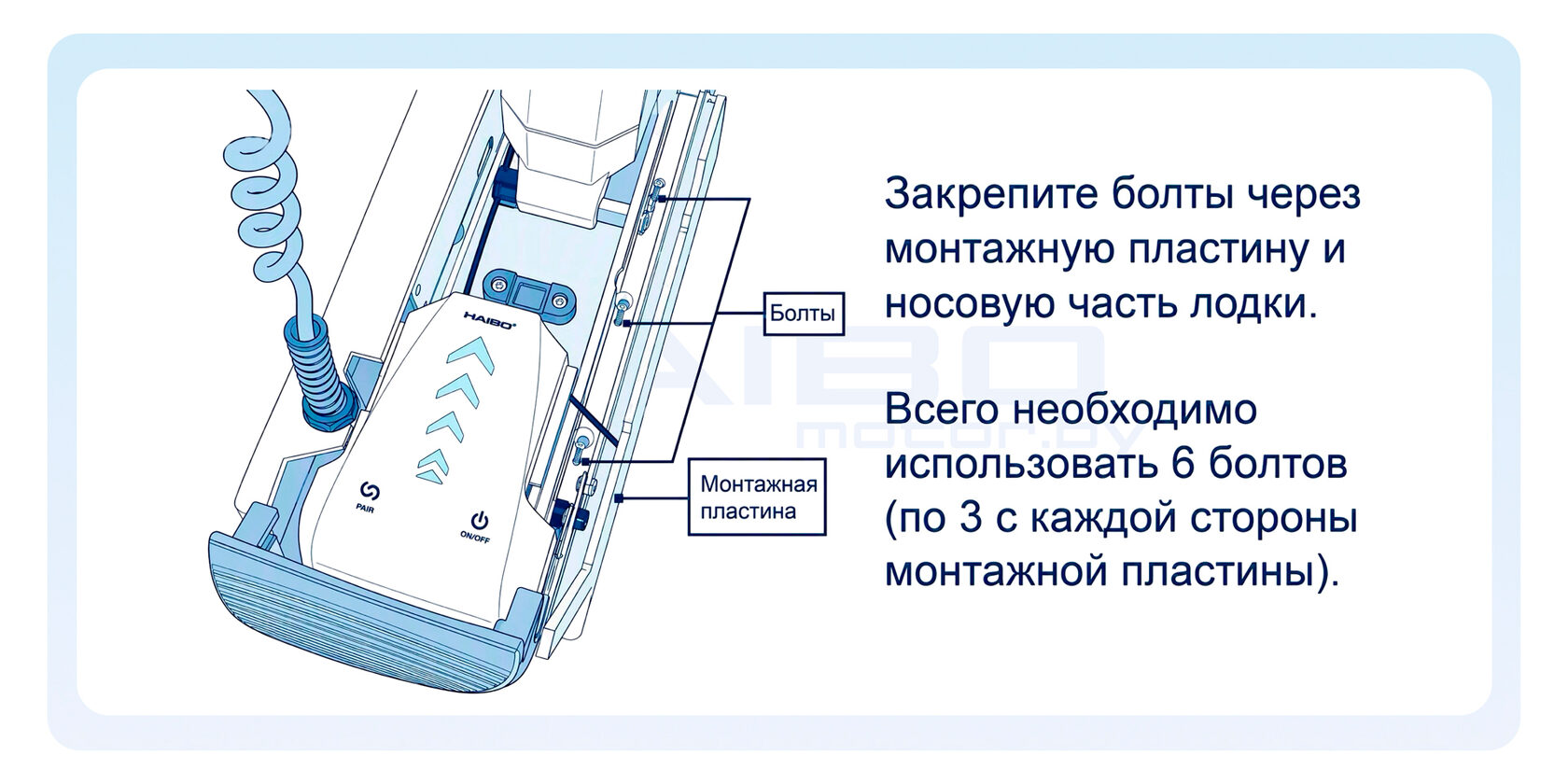

Вариант 1(Прямая установка)
Перед началом установки мотора на вашу лодку убедитесь, что вся монтажная пластина Haibo установлена в горизонтальном положении как можно ближе к диаметральной плоскости лодки. Мотор Haibo не обязательно должен быть направлен строго вперёд. На слегка изогнутых палубах необходимо использовать прокладочные шайбы или бруски, чтобы обеспечить ровную установку основания мотора. В некоторых случаях может потребоваться изготовить монтажное основание из алюминиевого сплава или стеклопластика для обеспечения горизонтальной установки.
Используйте болты M6, шайбы c самоконтрящими гайками. Все крепёжные элементы должны быть из нержавеющей стали марки 316. На алюминиевых лодках используйте тонкие резиновые шайбы, прокладочный материал или слой нейтрального силикона, чтобы ограничить контакт болтов со сплавом и уменьшить электролиз.
- Выполните «сухую примерку», чтобы определить наиболее подходящее положение на лодке. Выберите место, которое в наименьшей степени подвержено воздействию сильных брызг или возможности погружения, особенно головного блока и задней части монтажной пластины.
- Снимите боковые крышки с основания, чтобы открыть двенадцать монтажных отверстий. Как минимум четыре должны быть прикреплены к палубе лодки болтами, шайбами и гайками.
- В сложенном положении, проверьте, что никакая часть всей сборки, включая штангу и головной блок, не перекрывается какой-либо частью лодки, например, поручнями, сиденьями, открывающимися люками и т. д. Проверьте, что никакая часть лодки не препятствует полному развёртыванию мотора.
- Проверьте в развёрнутом положении, что штанга Haibo не соприкасается с какой-либо частью корпуса. Обеспечьте зазор не менее 30 мм от планширя лодки.
- Проверьте в развёрнутом положении, что гребной винт и нижний блок не соприкасаются с какой-либо частью корпуса при полном повороте на 360°.
- Отметьте потенциальные монтажные отверстия в нижней палубе. Проверьте, что все отверстия обеспечивают доступ под палубой для выступающего болта, шайб и гаечного ключа. Разметьте и просверлите отверстия.
- Установите как минимум четыре болта сверху вниз через монтажную пластину мотора и через переднюю палубу. Установите шайбы и самоконтрящие гайки снизу. Не перетягивайте их.
- Нанесите тонкий слой смазки на точки поворота рычага блокировки/разблокировки и точки поворота поворотного механизма. Установите боковые крышки на место.

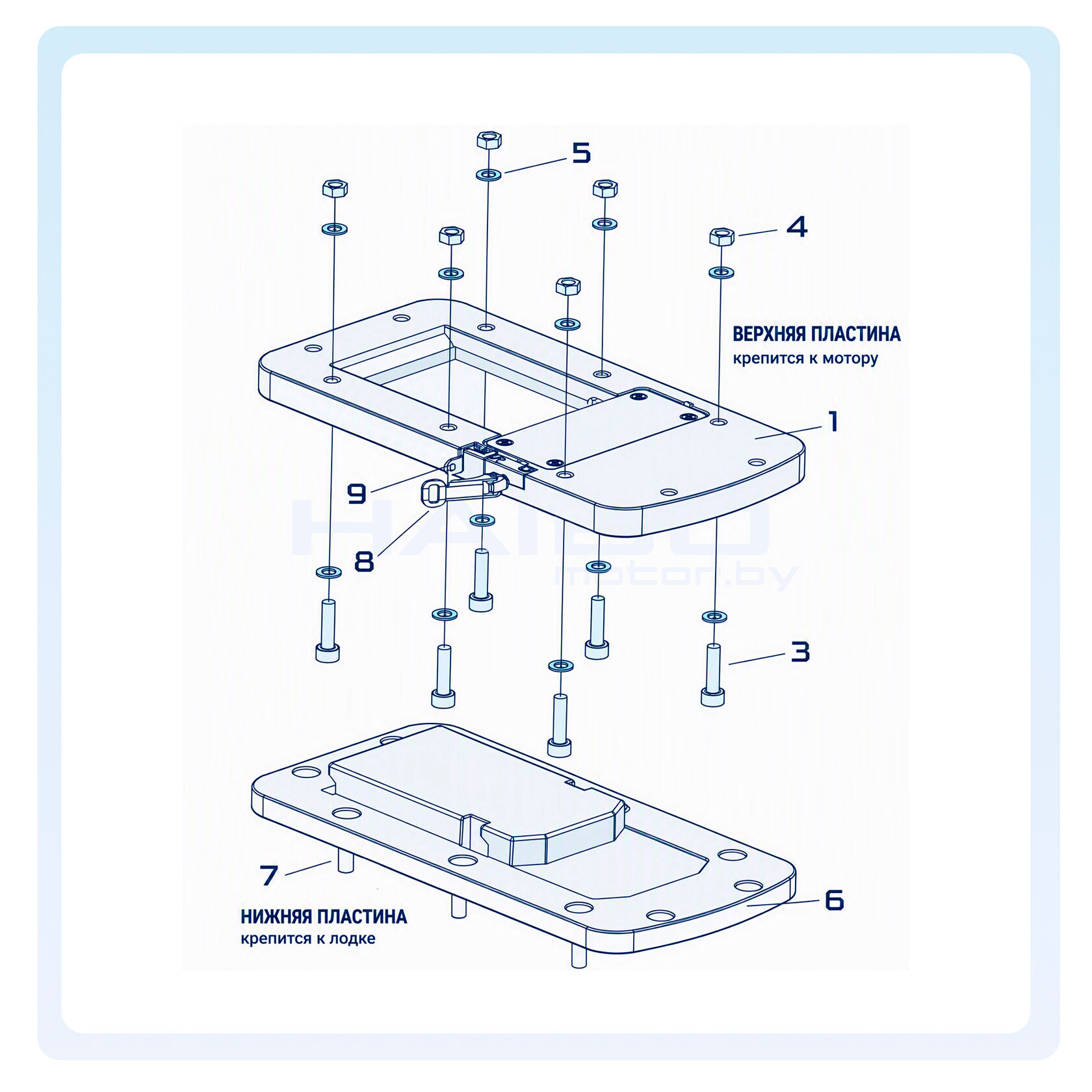

Вариант 2(Быстросъемная площадка Haibo QR-A)

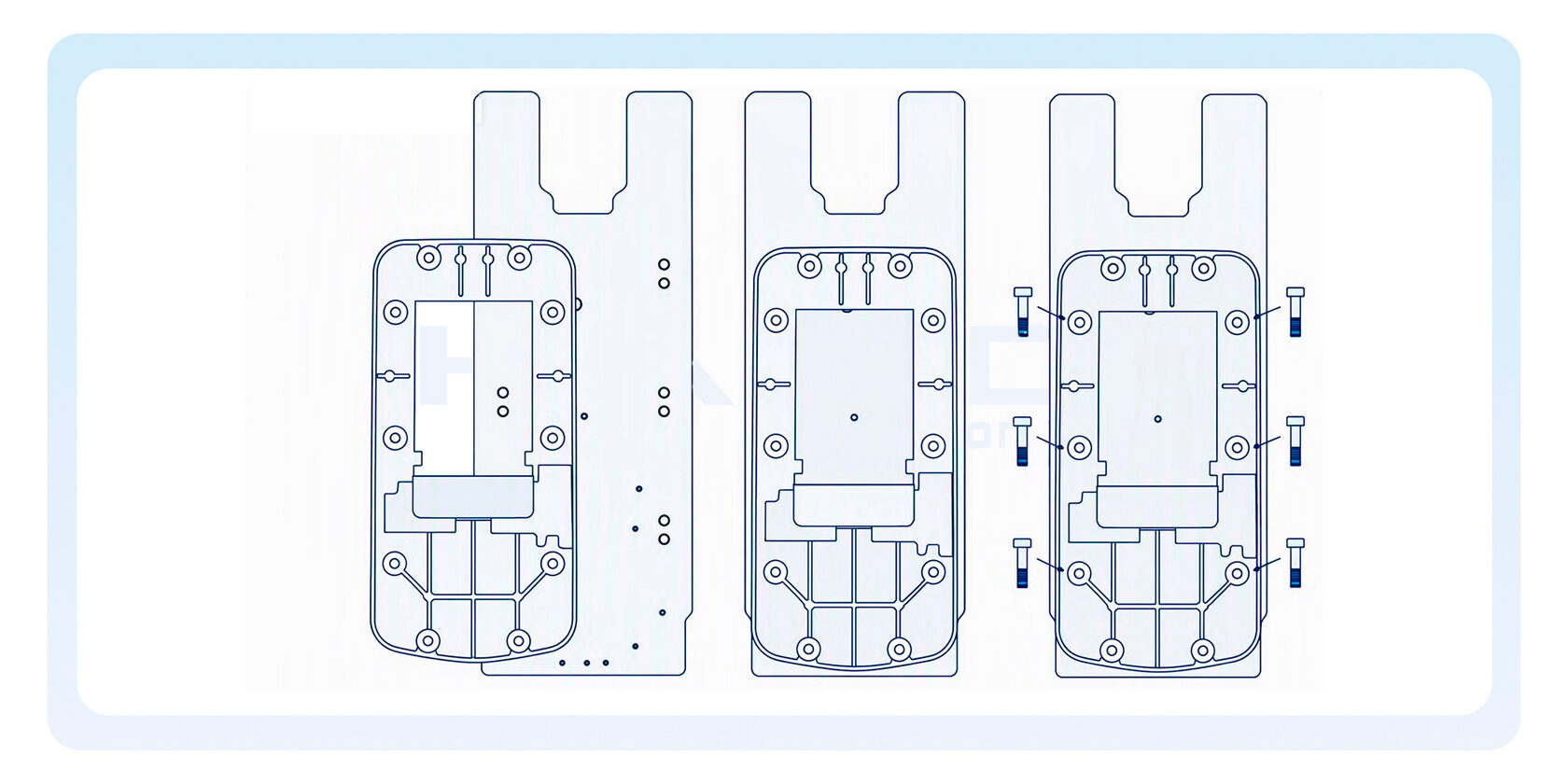

Установка (см. схему ниже)
Площадка состоит из двух пластин: верхней и нижней. Используйте шесть винтов(поз. 3) и шайбы(поз. 5) из комплекта для крепления верхней пластины(поз. 1) к нижней части вашего мотора с носовым креплением и зафиксируйте самоконтрящими гайками(поз. 4). Используйте винты(поз. 7) из комплекта для крепления нижней пластины к носовой части вашей лодки.
Площадка состоит из двух пластин: верхней и нижней. Используйте шесть винтов(поз. 3) и шайбы(поз. 5) из комплекта для крепления верхней пластины(поз. 1) к нижней части вашего мотора с носовым креплением и зафиксируйте самоконтрящими гайками(поз. 4). Используйте винты(поз. 7) из комплекта для крепления нижней пластины к носовой части вашей лодки.
Обратите внимание: Если вы решите прикрепить верхнюю пластину быстросъёмной площадки к монтажной пластине мотора с помощью резьбовых отверстий в монтажной пластине мотора, гайки для болтов не потребуются. Рекомендуется использовать фиксатор резьбы на болтах, чтобы предотвратить их ослабление со временем.
Крепление мотора к лодке
Поверните защёлку (поз. 8) на верхней пластине против часовой стрелки до упора. Установите верхнюю пластину (поз. 1) на нижнюю пластину (поз. 6) — обе пластины соединятся между собой. Поверните защёлку (поз. 8) по часовой стрелке до упора, чтобы зафиксировать обе пластины на месте. Установите защёлку (поз. 8) поверх скобы (поз. 9).
Поверните защёлку (поз. 8) на верхней пластине против часовой стрелки до упора. Установите верхнюю пластину (поз. 1) на нижнюю пластину (поз. 6) — обе пластины соединятся между собой. Поверните защёлку (поз. 8) по часовой стрелке до упора, чтобы зафиксировать обе пластины на месте. Установите защёлку (поз. 8) поверх скобы (поз. 9).
Примечание. Через скобу (поз. 9) быстросъемной площадки QR-A можно продеть навесной замок для защиты вашего мотора.
Снятие мотора с лодки
Поверните защёлку (поз. 8) против часовой стрелки до упора. Сдвиньте мотор и приподнимите, чтобы снять.
Поверните защёлку (поз. 8) против часовой стрелки до упора. Сдвиньте мотор и приподнимите, чтобы снять.
Вариант 3(Быстросъемная площадка Haibo QR-D)

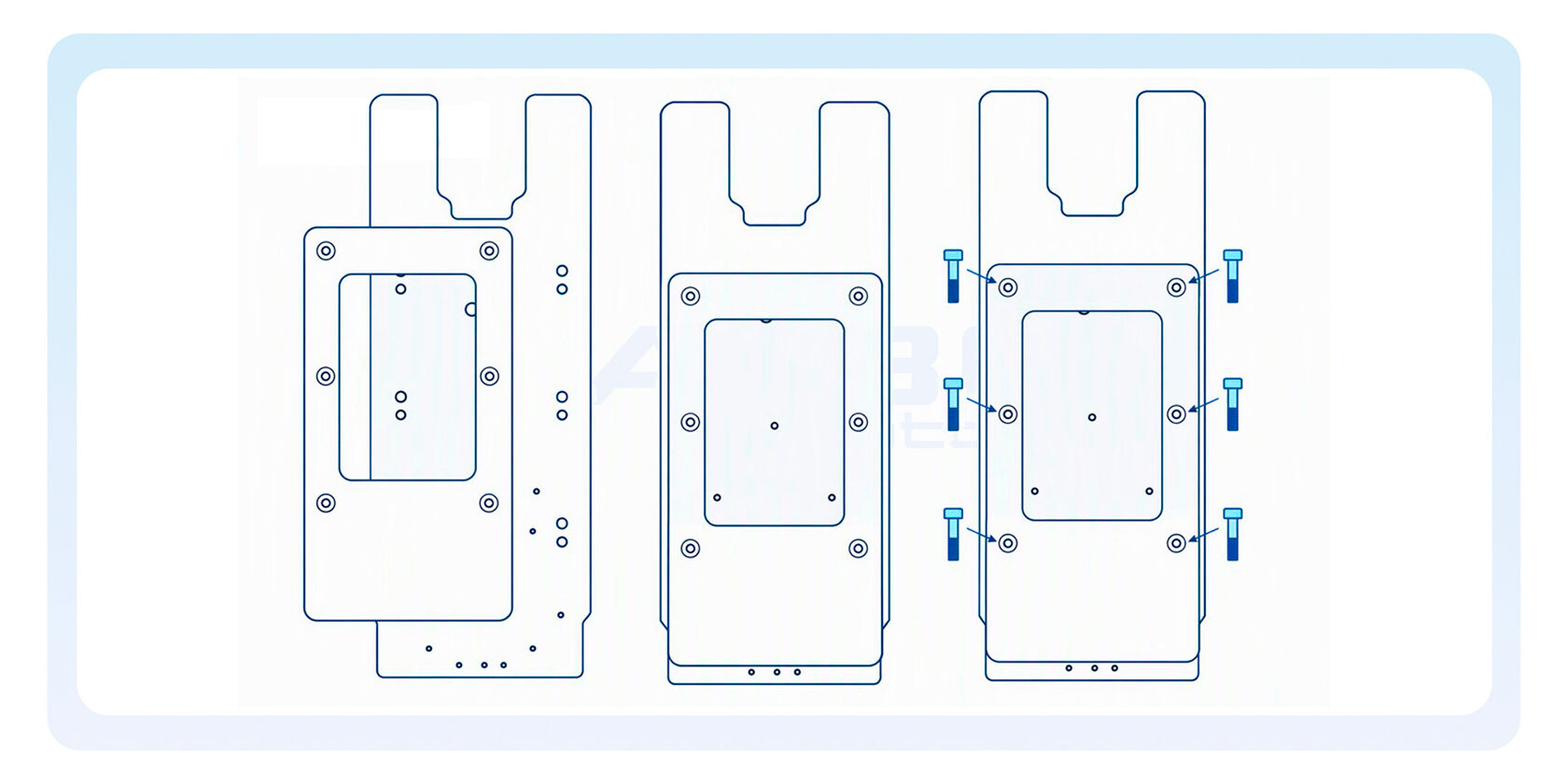

Установка (см. схему ниже)
Площадка QR-D состоит из двух пластин: верхней и нижней. Используйте 6 винтов и шайбы из комплекта для крепления верхней пластины к нижней части вашего мотора с носовым креплением и зафиксируйте самоконтрящими гайками. Используйте винты из комплекта для крепления нижней пластины к носовой части вашей лодки.
Площадка QR-D состоит из двух пластин: верхней и нижней. Используйте 6 винтов и шайбы из комплекта для крепления верхней пластины к нижней части вашего мотора с носовым креплением и зафиксируйте самоконтрящими гайками. Используйте винты из комплекта для крепления нижней пластины к носовой части вашей лодки.
Обратите внимание: Если вы решите прикрепить верхнюю пластину быстросъёмной площадки к монтажной пластине мотора с помощью резьбовых отверстий в монтажной пластине мотора, гайки для болтов не потребуются. Рекомендуется использовать фиксатор резьбы на болтах, чтобы предотвратить их ослабление со временем.

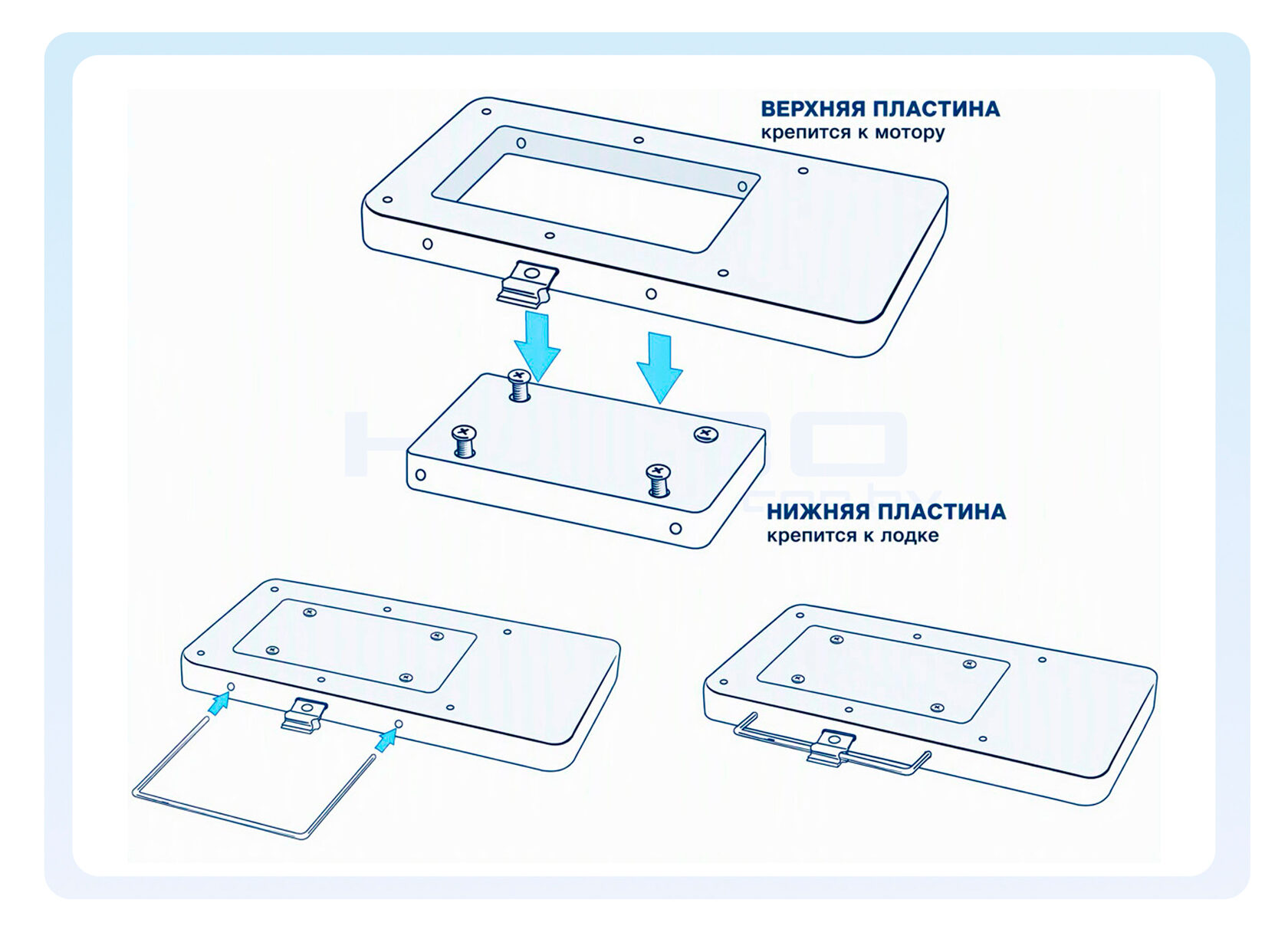

Крепление мотора к лодке
Установите мотор с быстросъемной верхней пластиной поверх нижней пластины, которую вы закрепили на лодке.
Чтобы зафиксировать обе пластины вместе, вставьте фиксатор до упора в отверстия, чтобы фиксатор закрепился металлической защёлкой.
Установите мотор с быстросъемной верхней пластиной поверх нижней пластины, которую вы закрепили на лодке.
Чтобы зафиксировать обе пластины вместе, вставьте фиксатор до упора в отверстия, чтобы фиксатор закрепился металлической защёлкой.
Примечание: На металлическую защёлку быстросъемной площадки QR-D можно повесить навесной замок для защиты вашего мотора.
Снятие мотора с лодки
Достаньте фиксатор из отверстий быстросъемной площадки. Приподнимите мотор, чтобы снять.
Достаньте фиксатор из отверстий быстросъемной площадки. Приподнимите мотор, чтобы снять.
Подготовка перед использованием.
- Убедитесь, что аккумулятор достаточно заряжен.
- Убедитесь, что гребной винт установлен правильно и надежно.
- Убедитесь, что основание надежно закреплено, не ослаблено и не наклонено.
Обратите внимание:
- Запустить двигатель можно только тогда, когда штанга с гребным винтом находится в вертикальном положении.
- Если провод смочен водой, полностью высушите его перед подключением к аккумулятору.
Инструкция по раскладыванию мотора.

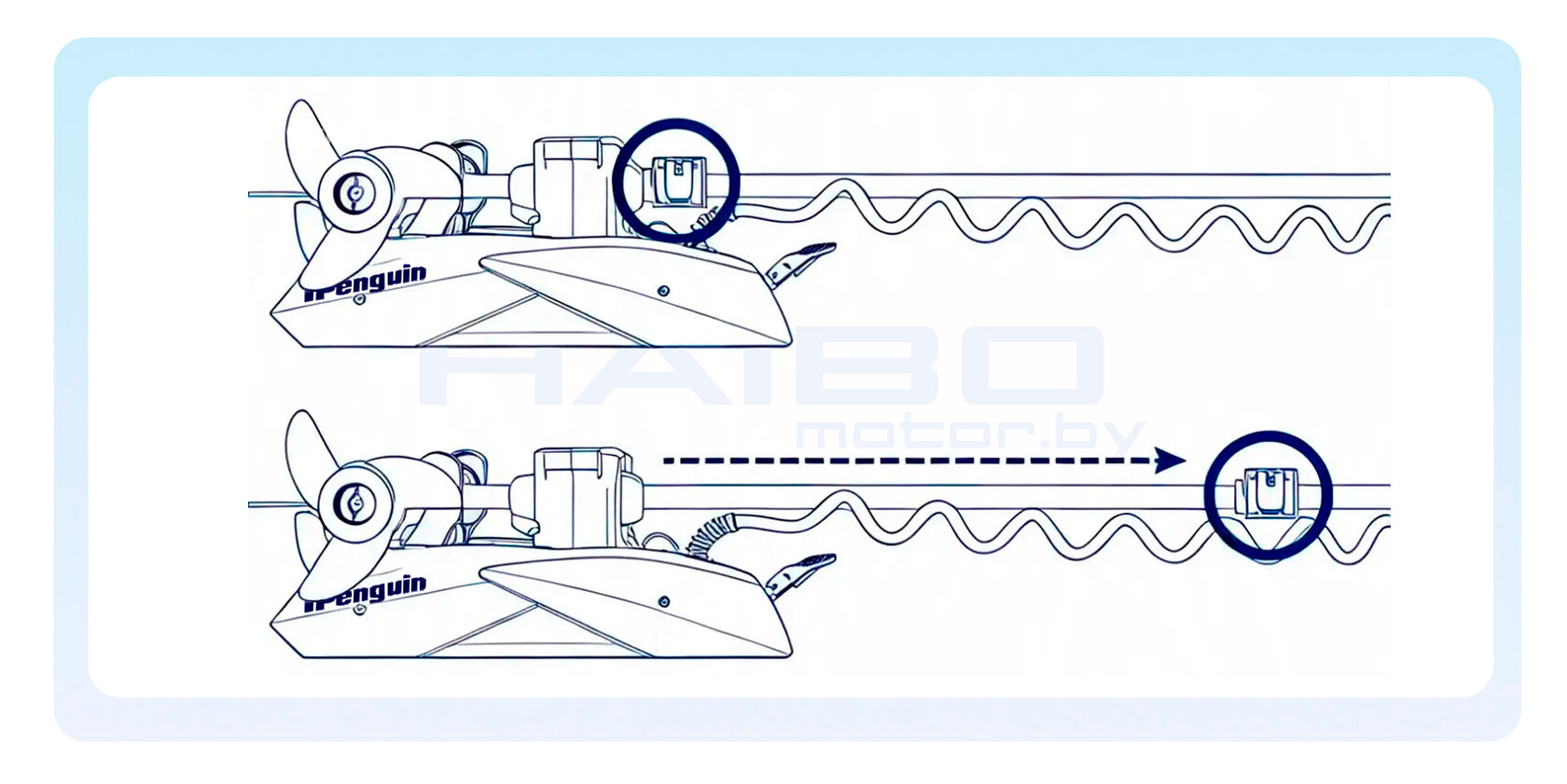

Шаг 1. Ослабьте хомут регулировки глубины. Сдвиньте его вверх по штанге на нужную глубину и снова затяните.
Шаг 2. Возьмитесь за штангу и потяните её назад, чтобы ослабить натяжение запирающего механизма.

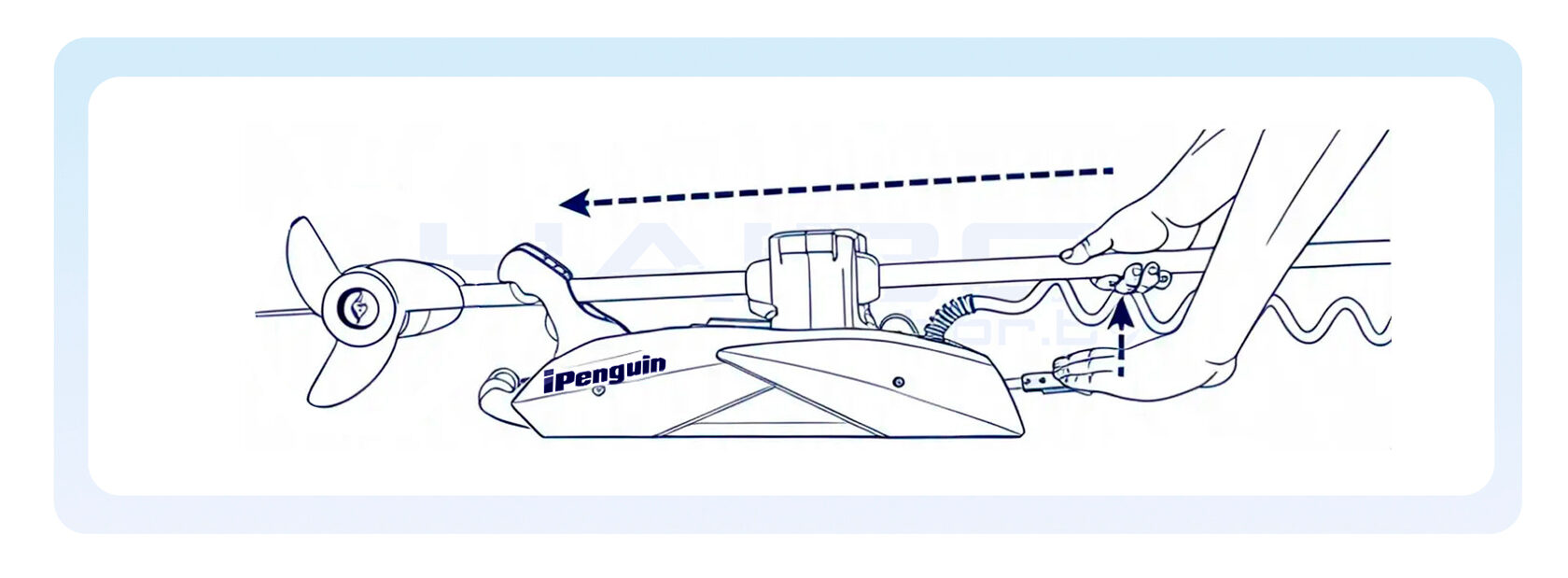

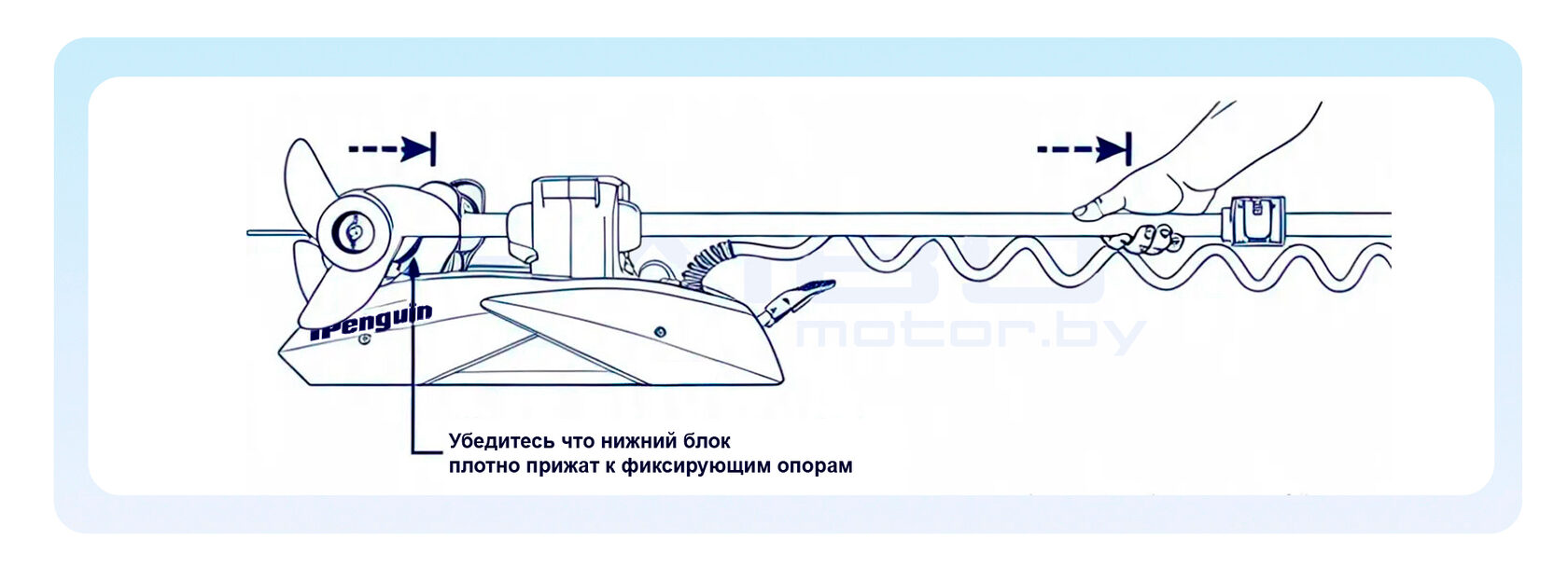

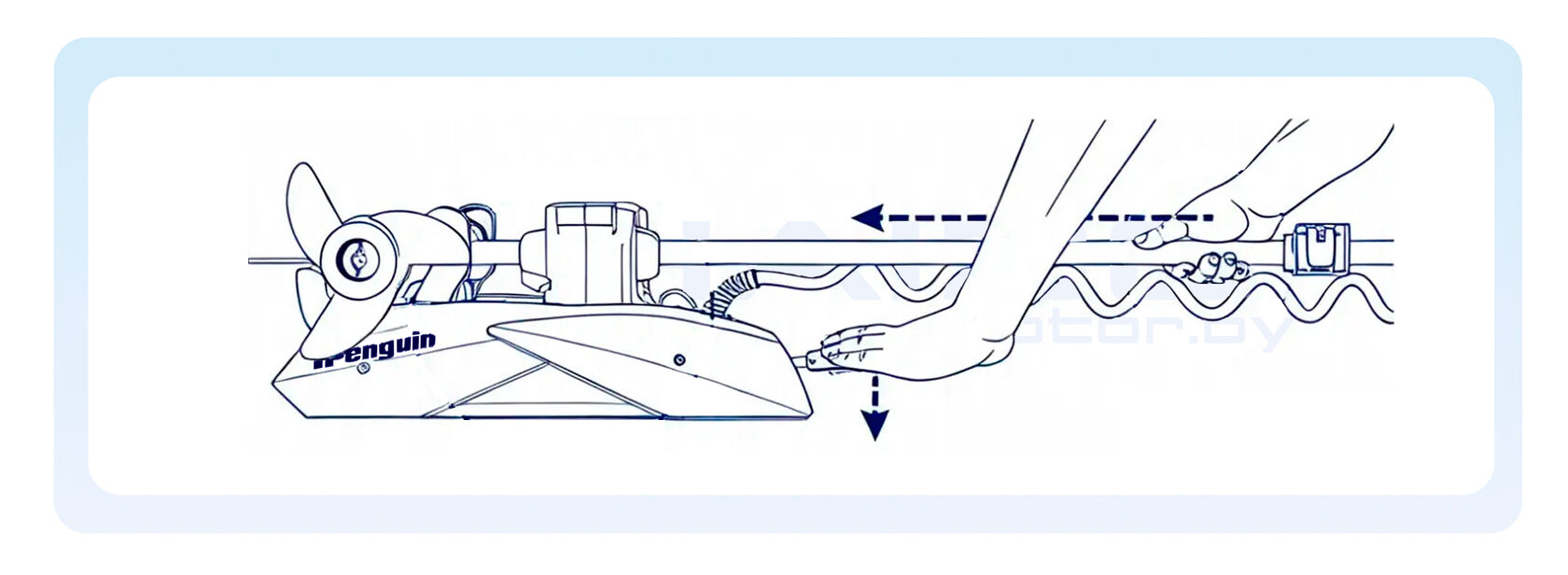

Шаг 3. Выдвиньте штангу вперед, одновременно слегка нажимая другой рукой рычаг крепления штанги. Нижний двигатель поворачивает фиксирующие опоры и освобождается при нажатии вперед.
Шаг 4. Когда блок двигателя освободится от фиксирующих опор, отпустите рычаг и продолжайте проталкивать штангу через поворотный механизм.

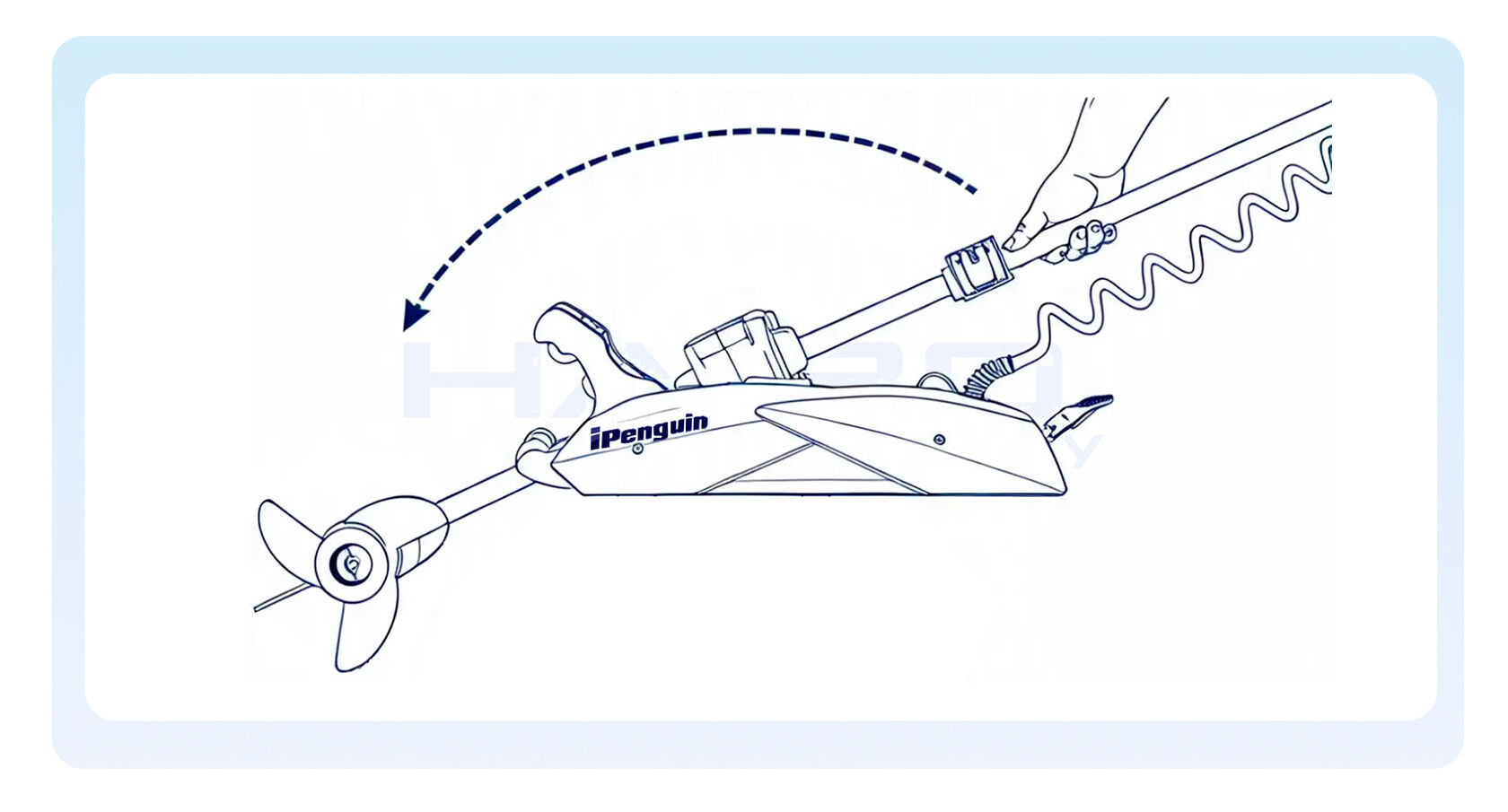

Шаг 5. Продолжайте удерживать штангу и медленно поворачивайте блок двигателя в развернутое положение, пока не услышите щелчок фиксации поворотного механизма в кронштейне. Не отпускайте штангу пока она не будет зафиксирована в нужном положении.

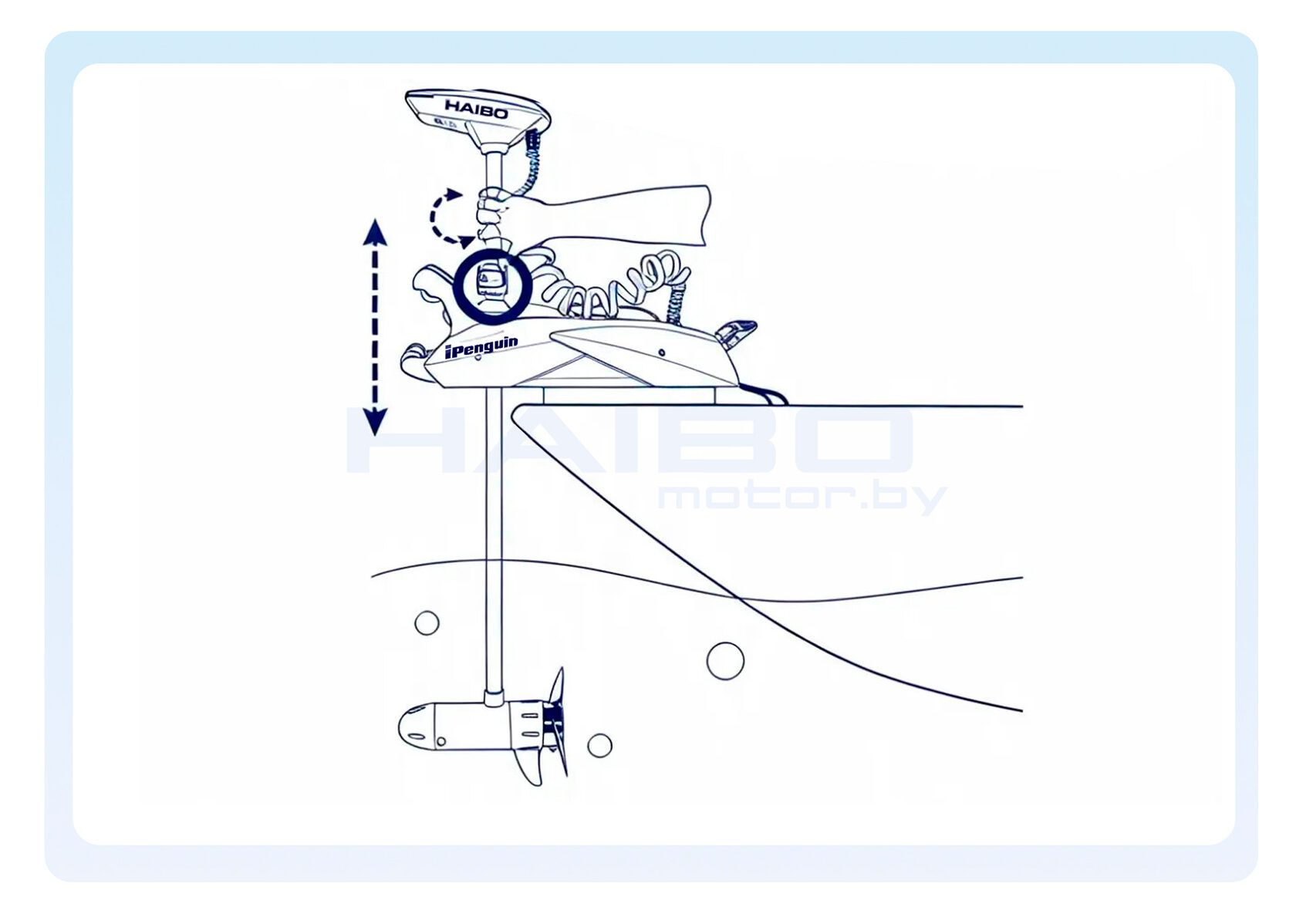

Шаг 6. Вращайте штангу рукой до тех пор, пока хомут регулировки глубины не упрется в зубья поворотного механизма и не перестанет вращаться.
Верхняя часть гребного винта должна быть как минимум на 30см ниже ватерлинии, чтобы не допускать всасывания воздуха с поверхности. Отрегулируйте погружение блока двигателя на эту высоту путем изменения положения зажима регулировки глубины вверх или вниз по штанге.

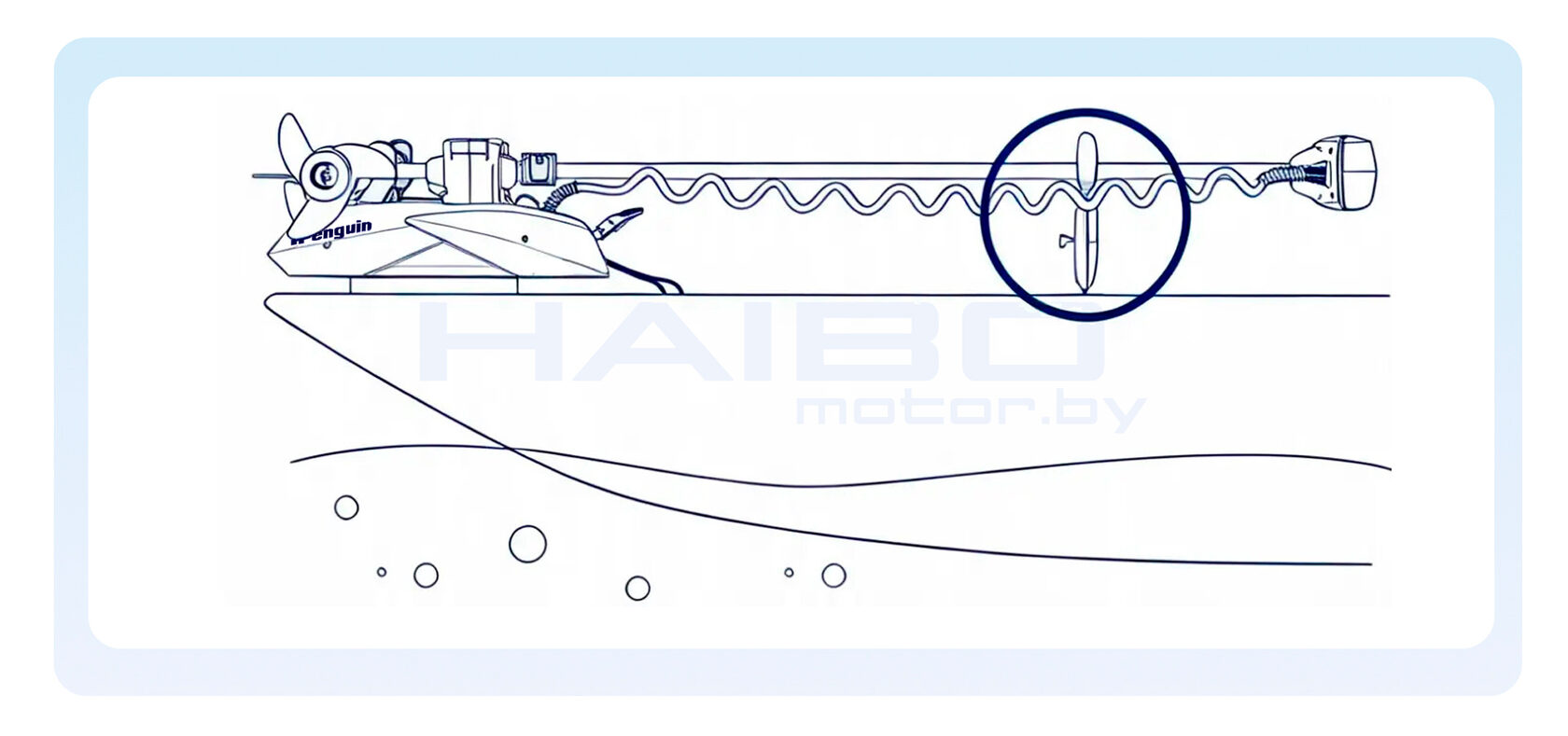

Инструкция по складыванию мотора
Складывание мотора производится в обратном порядке по аналогии с раскладыванием.
На завершающем этапе обязательно закрепляйте штангу мотора «Держателем штанги»(не входит в комплект поставки) чтобы избежать деформацию уплотнительного демпфера и люфта штанги.
На завершающем этапе обязательно закрепляйте штангу мотора «Держателем штанги»(не входит в комплект поставки) чтобы избежать деформацию уплотнительного демпфера и люфта штанги.

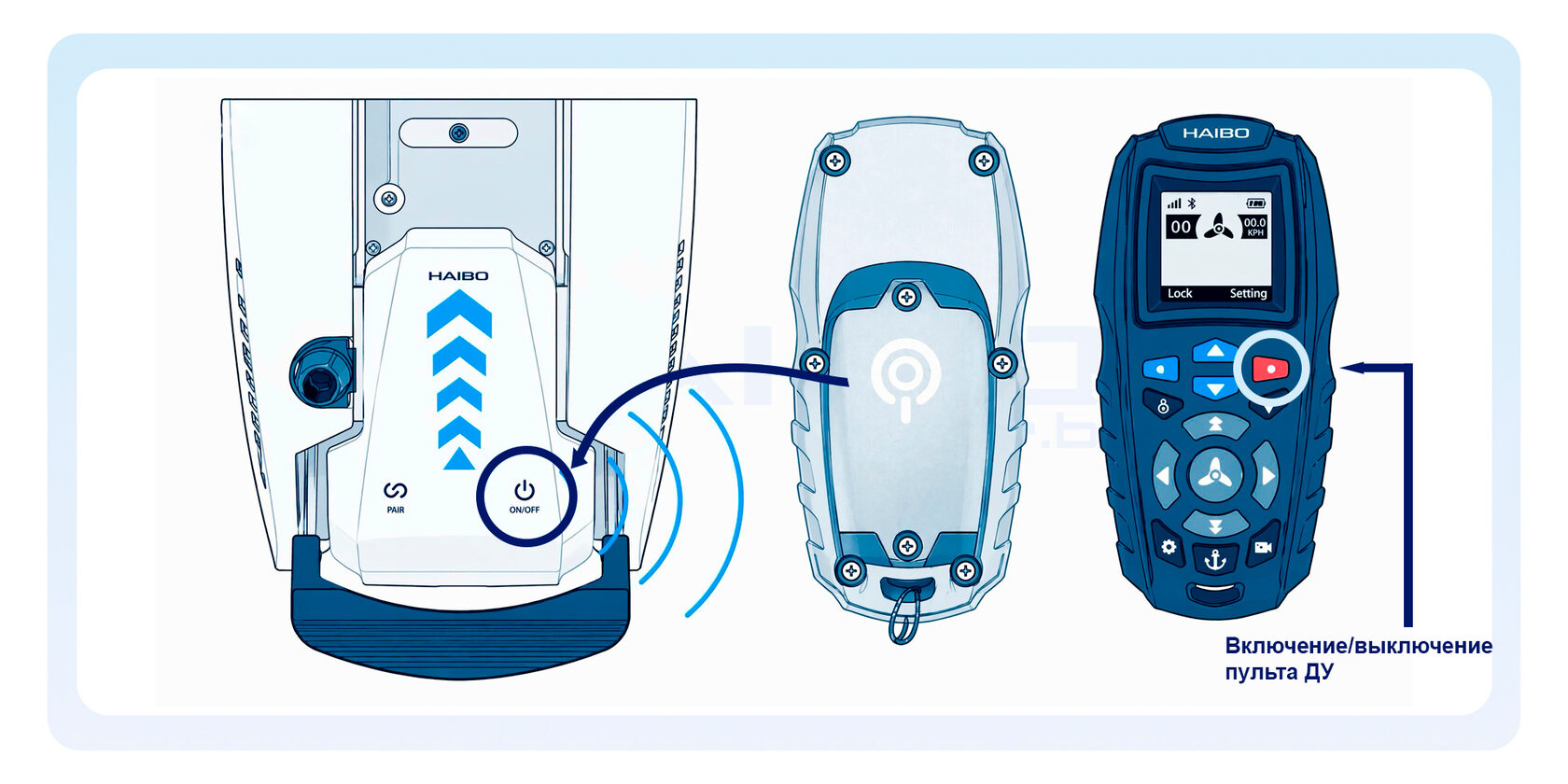

Включение/выключение мотора.
Включение: Удерживайте пульт ДУ магнитной кнопкой вниз близко к кнопке ON/OFF мотора в течение 1 секунды, загорится световой индикатор мотора.
Выключение: Удерживайте пульт ДУ магнитной кнопкой вниз близко к кнопке ON/OFF мотора в течение 3 секунд, световой индикатор мотора погаснет.
Выключение: Удерживайте пульт ДУ магнитной кнопкой вниз близко к кнопке ON/OFF мотора в течение 3 секунд, световой индикатор мотора погаснет.
Примечание: Для включения/выключения питания пульта ДУ удерживайте красную кнопку 3«Меню вправо» в течении 2/5 секунд.
Инструкции пульта дистанционного управления.
Меры предосторожности при использовании пульта ДУ
- Не пытайтесь пользоваться пультом дистанционного управления, находясь за пределами плавающей лодки.
- Пульт не рассчитан на длительный контакт с водой. Для наилучшей работы держите его сухим.
- Храните пульт в сухом, защищённом месте, вдали от прямых солнечных лучей и воздействия неблагоприятных погодных условий.
- Используйте прилагаемый ремешок, чтобы пульт всегда был под рукой при необходимости.
- Не протирайте экран, если на нём есть слой засохшей соли, песка или грязи. Осторожно удалите загрязнение мягкой влажной тканью, чтобы избежать появления царапин.
- Для удобства используйте шейный ремешок, но будьте осторожны и не погружайте пульт в воду при наклонах.
- В комплекте с пультом ДУ идут 3 батарейки AAA, они обеспечивают до 100 часов работы при минимальной яркости подсветки и минимальном времени автоматического отключения.
- Уровень заряда батареи пульта отображается в правом верхнем углу главного экрана при включённом питании.
- Отсек для батареек расположен на обратной стороне пульта; для его открытия требуется крестовая отвёртка.
- Компания Haibo рекомендует всегда держать на лодке запасные батарейки и подходящую отвёртку для пульта, чтобы иметь возможность заменить элементы питания в случае их отказа.
Примечание. Для данного пульта ДУ требуется 3 батарейки AAA.

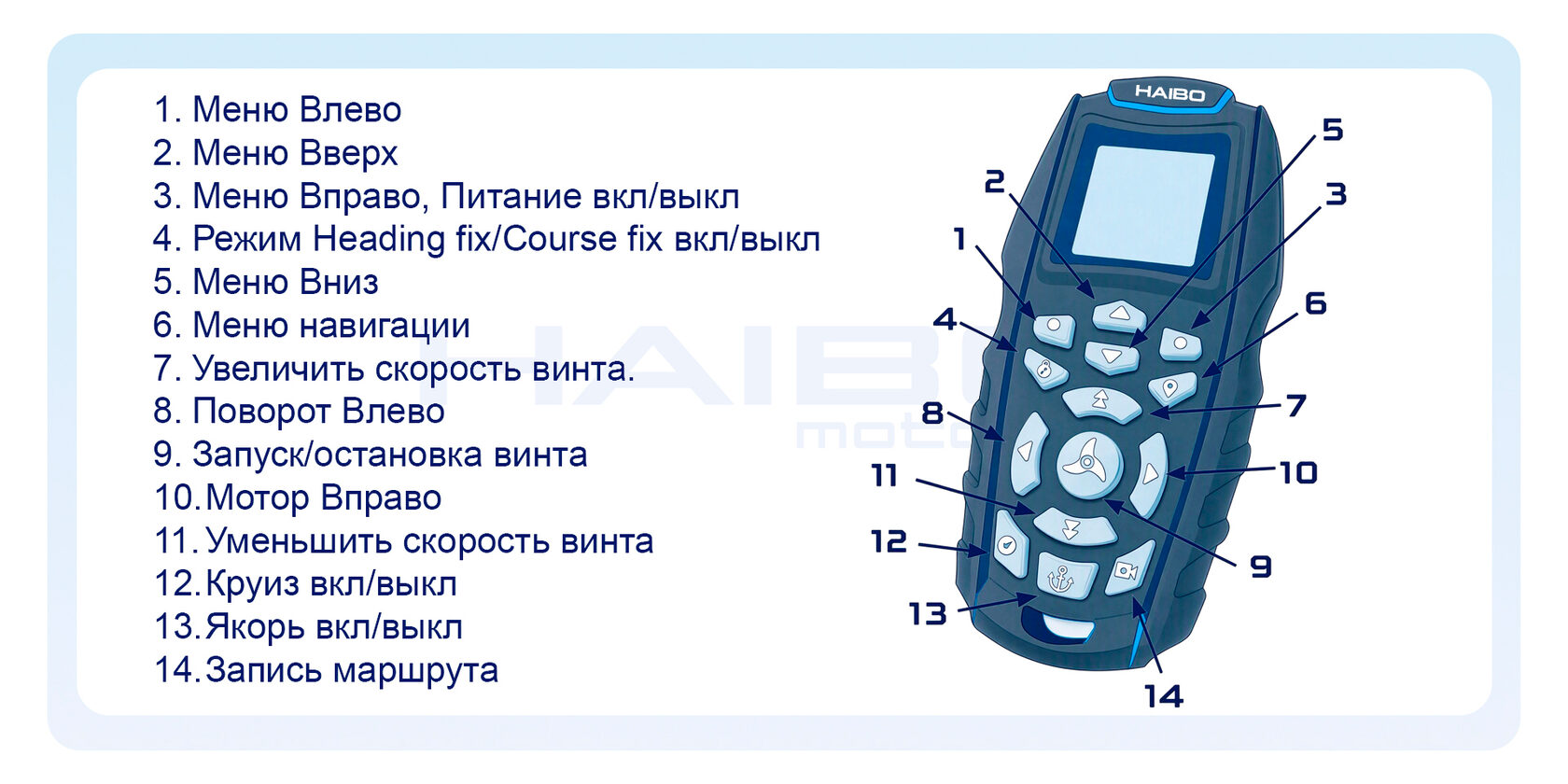

Назначение кнопок пульта ДУ

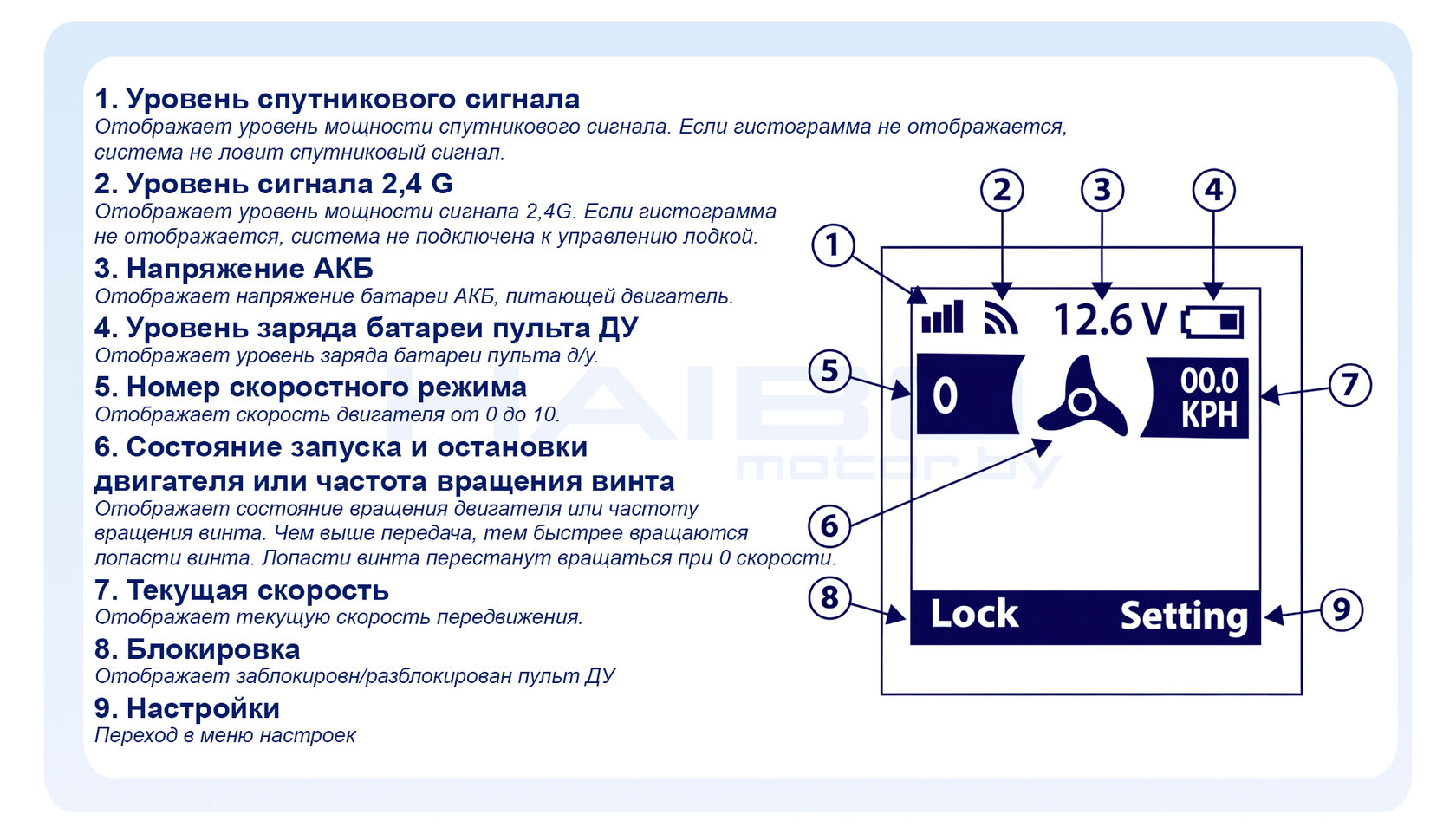

Обозначения на экране пульта ДУ

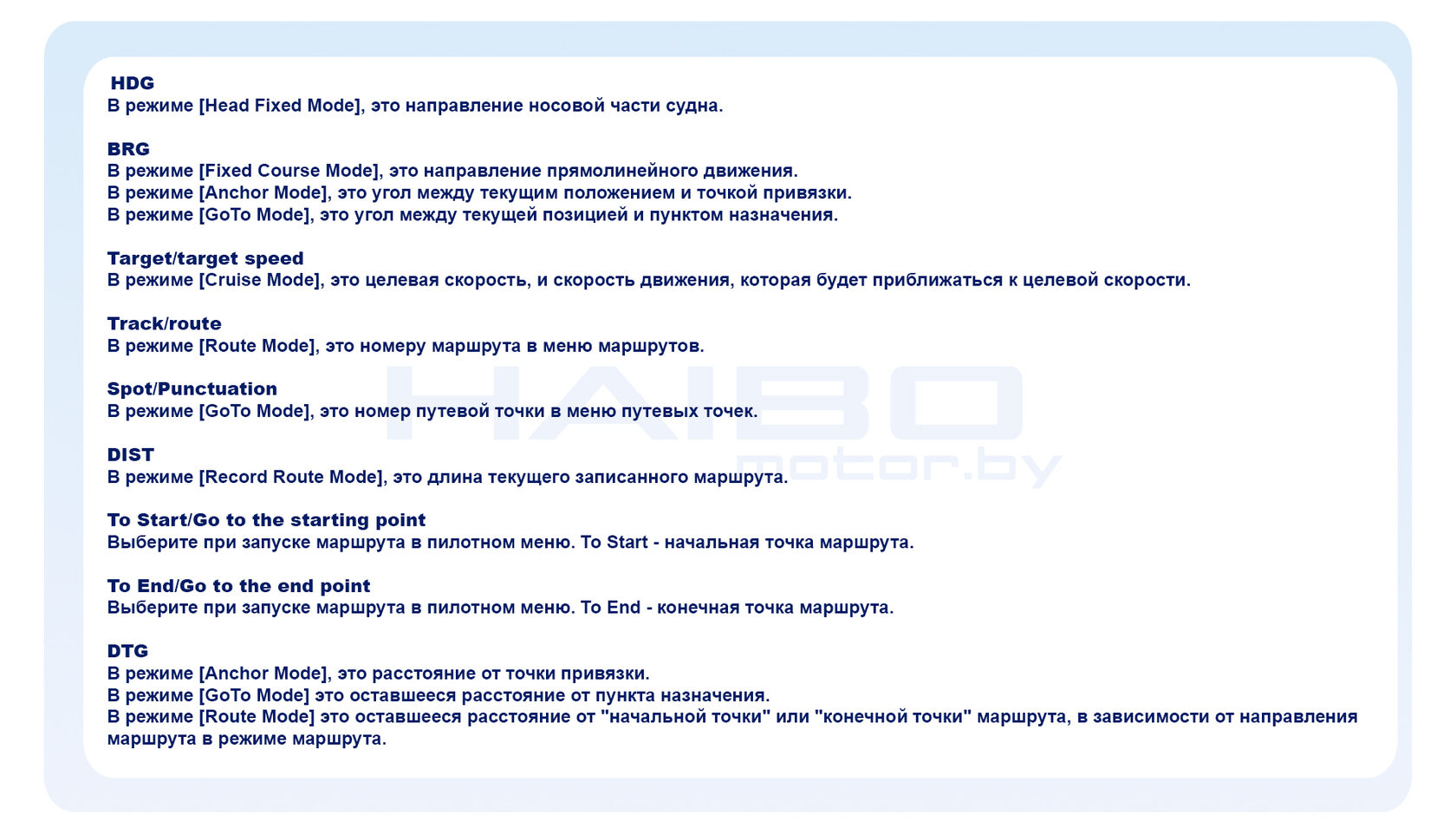

Расшифровка сокращений и аббревиатур на экране пульта ДУ
Система управления мотором, сопряжение пульта дистанционного управления
Система управления мотором установлена в центральной части электромотора Haibo iPenguin. Управление мотором и дистанционное управление образуют навигационную систему. Перед использованием навигационной системы сначала необходимо выполнить сопряжение мотора и пульта дистанционного управления. Пульт дистанционного управления может использовать навигационную систему только после успешного сопряжения.
Примечание. Одновременно пульт дистанционного управления может быть сопряжен только с одним головным устройством.

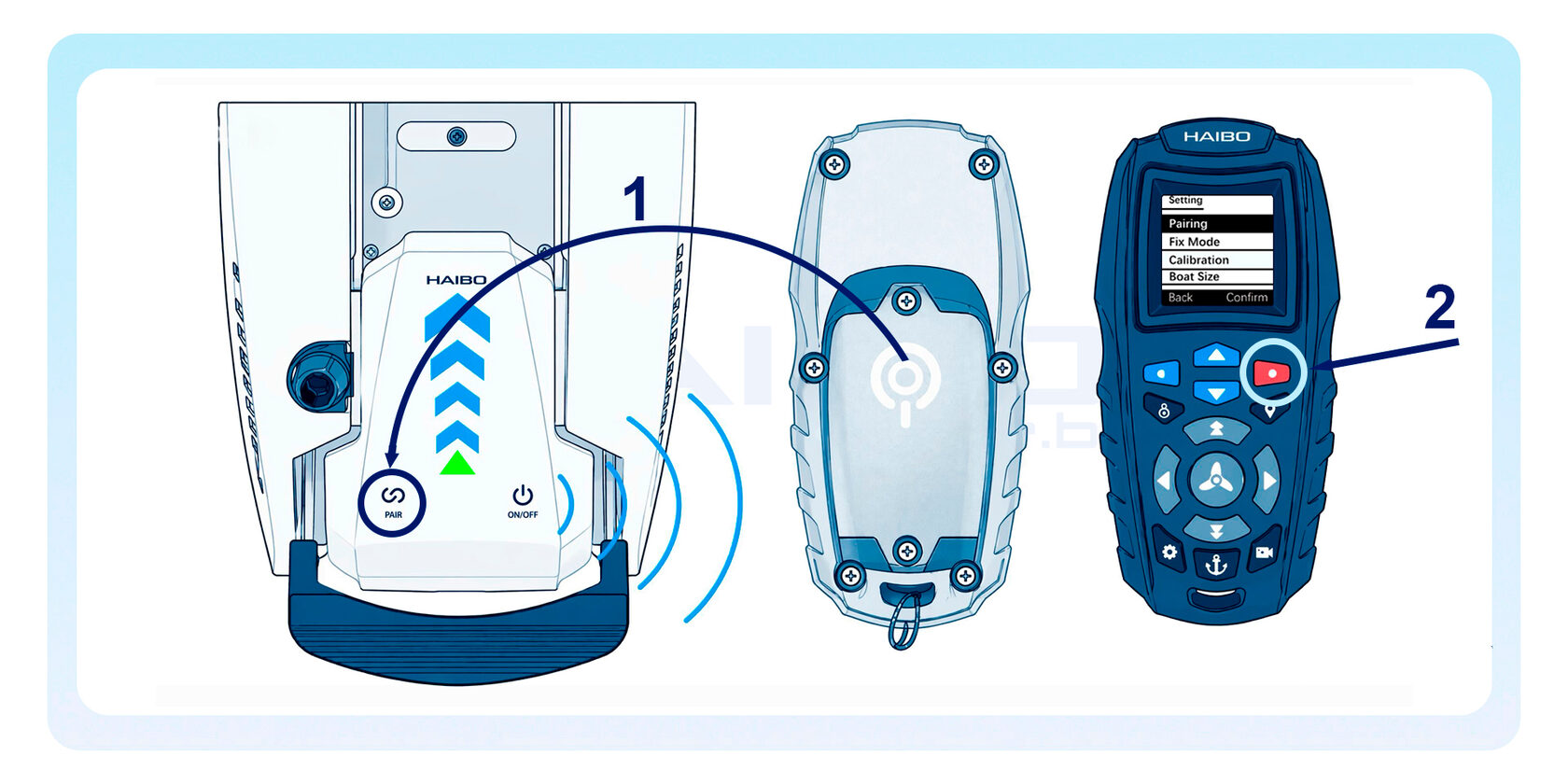

Для выполнения сопряжения пульта дистанционного управления с мотором, необходимо:
- Поднесите пульт ДУ магнитной кнопкой вниз к точке Pair на блоке управления мотора. Раздастся звукового сигнала и индикатор на моторе начнет моргать зеленым цветом.
- Нажмите на пульте ДУ пункт меню Pairing(Сопряжение). Пульт ДУ издаст звуковой сигнал и надпись No Connection(Нет соединения) исчезнет, мотор и пульт ДУ будут сопряжены.
После сопряжения, держите пульт дистанционного управления подальше от блока системы управления мотора.
Инструкция по использованию интеллектуальных режимов
Режим ПИЛОТ по направлению/курсу.
- Нажмите кнопку 4 для включения/выключения режима пилота, либо по направлению [Head fixed mode] либо по курсу [Course fixed mode]. Настройки выбора режима можно выполнить на соответствующих страницах настроек ориентации мотора.
- Нажмите кнопку 6, чтобы открыть страницу навигационного меню. Выберите, в меню [GoTo Mode] или [Route Mode], чтобы активировать режимы перемещения к точке или по маршруту.
- Нажмите кнопку 12 для включения/выключения режима.
- Нажмите кнопку 13 для включения/выключения режима.
- Нажмите кнопку 14 для включения режима
- Активирован если не выбран никакой автоматический режим
Режим ПИЛОТ
В моторе Haibo iPenguin режим ПИЛОТ - это, по сути, режим автопилота, который помогает удерживать лодку на выбранном направлении движения без необходимости постоянно подруливать вручную. Он особенно полезен при троллинге или длительных переходах, когда важно сохранять прямолинейное движение.
Этот режим имеет два подрежима, которые отличаются тем, относительно чего удерживается курс.
Этот режим имеет два подрежима, которые отличаются тем, относительно чего удерживается курс.
Режим фиксации носа (Heading Fix | По направлению)
Мотор фиксирует положение носа лодки в пространстве. Это значит, что автопилот будет удерживать ориентацию корпуса, и если лодку начнет, например, сносить боковым ветром или течением, мотор будет подруливать, чтобы компенсировать этот снос и сохранить нос в заданном направлении.
Режим фиксации курса (Course Fix | По курсу)
Мотор удерживает направление движения, которое было в момент активации режима. Проще говоря, лодка едет туда, куда был направлен мотор в тот момент, когда вы включили автопилот, и старается не отклоняться от этой прямой.
Когда режим активен, вы можете плавно корректировать направление движения, нажимая кнопки 8 и 10. Это позволяет немного изменить курс без выхода из режима автопилота.
Фиксация носа [Heading Fix | По направлению]
Сначала вам необходимо активировать функцию "Heading Fix | По направлению" в настройках пульта ДУ.
- Нажмите кнопку 3, чтобы зайти в меню настроек.
- Используйте кнопки 2 и 5, чтобы найти меню фиксированного режима "Fix Mode | Режим ориентации", и нажмите кнопку 3, для входа на страницу настройки фиксированного режима.
- Используйте кнопки 2 и 5, чтобы выбрать "Heading Fix | По направлению", а затем нажмите кнопку 3, чтобы сохранить настройки.
Для активации нажмите кнопку 4 на пульте ДУ, чтобы активировать режим ПИЛОТ. После активации этого режима двигатель движется вперед в соответствии с текущим направлением носа лодки.
Для изменения направления нажмите кнопки 8 и 10 на пульте ДУ.
Для выхода из режима ПИЛОТ нажмите кнопку 4 на пульте ДУ еще раз.
Для изменения направления нажмите кнопки 8 и 10 на пульте ДУ.
Для выхода из режима ПИЛОТ нажмите кнопку 4 на пульте ДУ еще раз.
Этот режим можно включить в режимах [РУЧНОЙ], [КРУИЗ] и [ЗАПИСЬ МАРШРУТА], и вышеуказанные режимы могут использоваться параллельно с этим режимом.
Фиксация курса [Course Fix | По курсу]

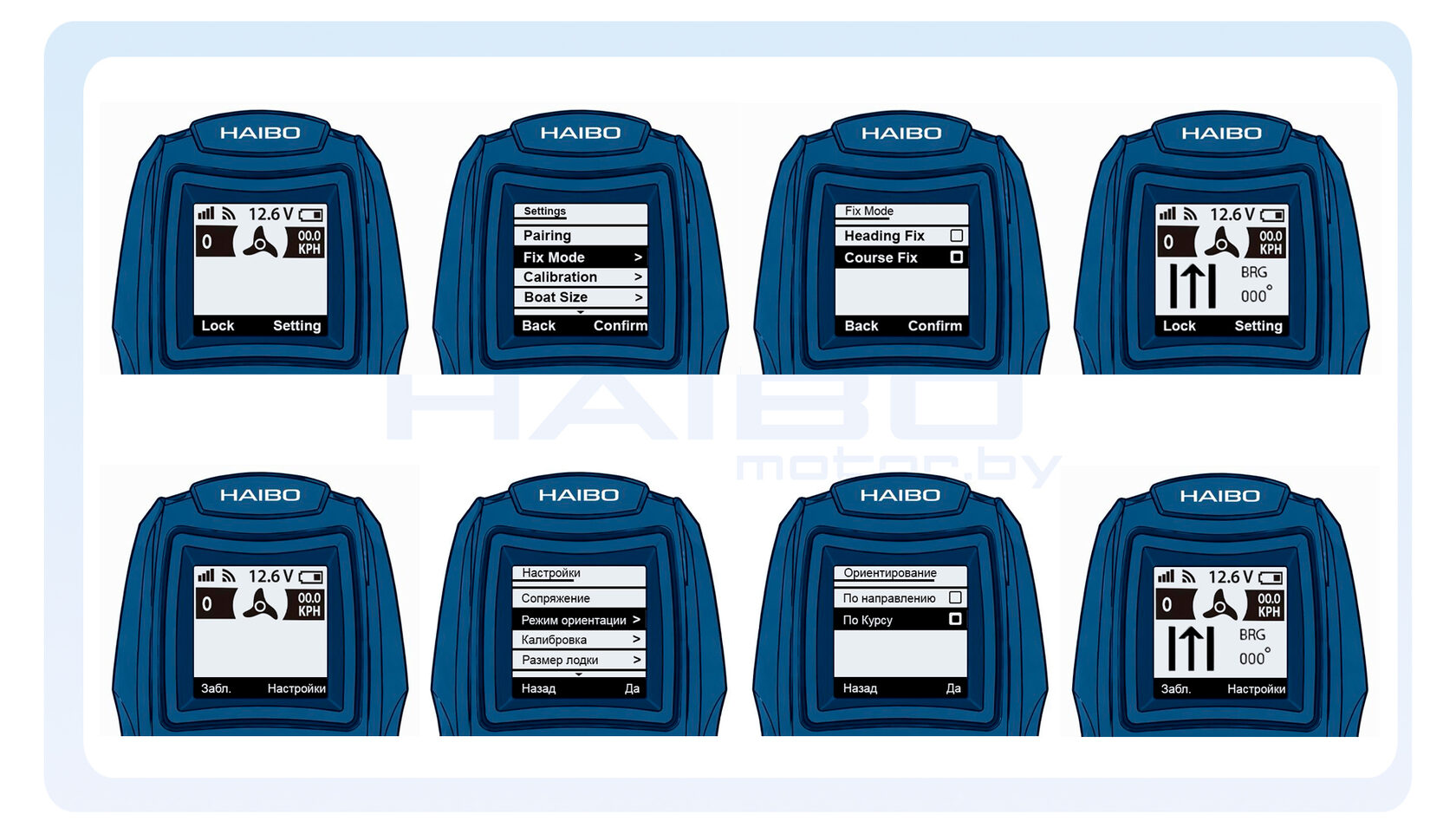

Сначала вам необходимо активировать функцию "Course Fix | По курсу" в настройках пульта ДУ.
- Нажмите кнопку 3, чтобы зайти в меню настроек.
- Используйте кнопки 2 и 5, чтобы найти меню фиксированного режима "Fix Mode | Режим ориентации", и нажмите кнопку 3, для входа на страницу настройки фиксированного режима.
- Используйте кнопки 2 и 5, чтобы выбрать "Course Fix | По курсу", а затем нажмите кнопку 3, чтобы сохранить настройки.
Для активации нажмите кнопку 4 на пульте ДУ, чтобы активировать режим ПИЛОТ. После активации этого режима двигатель движется вперед в соответствии с текущим направлением мотора.
Для изменения направления нажмите кнопки 8 и 10 на пульте ДУ.
Для выхода из режима Пилот нажмите кнопку 4 на пульте ДУ еще раз.
Для изменения направления нажмите кнопки 8 и 10 на пульте ДУ.
Для выхода из режима Пилот нажмите кнопку 4 на пульте ДУ еще раз.
Этот режим можно включить в режимах [РУЧНОЙ], [КРУИЗ] и [ЗАПИСЬ МАРШРУТА], и вышеуказанные режимы могут использоваться параллельно с этим режимом.
Режим НАВИГАЦИИ
В электромоторе Haibo iPenguin режим НАВИГАЦИИ - это интеллектуальная функция, которая позволяет лодке автоматически двигаться по заранее сохраненному маршруту или возвращаться к заданной точке, что особенно удобно для троллинга и точного позиционирования на рыбалке.
Этот режим предоставляет два основных варианта движения, которые выбираются в меню пульта управления.
Этот режим предоставляет два основных варианта движения, которые выбираются в меню пульта управления.
Движение по маршруту (Route Mode | По маршруту): Мотор ведет лодку по заранее записанному треку. Максимальная длина такого маршрута может составлять до 5 км.
Движение к точке (Go To Mode | К точке): Лодка автоматически возвращается к ранее сохраненной точке. Радиус действия этой функции — до 1 км от точки.
Чтобы воспользоваться навигацией, сначала нужно записать трек или точку в память устройства с помощью режима (ЗАПИСЬ МАРШРУТА). В памяти мотора можно сохранить до 16 различных маршрутов и 16 точек.
Важный нюанс: при записи трека сохраняются только географические координаты (путь), но не сохраняется информация о скорости, с которой вы двигались.
Режим НАВИГАЦИИ особенно полезен в сочетании с круиз-контролем [КРУИЗ]. Вы можете задать постоянную скорость, и мотор будет автоматически вести лодку по записанному маршруту с этой скоростью. Это обеспечивает идеально равномерную проводку приманки и позволяет вам сосредоточиться на рыбалке, а не на управлении.

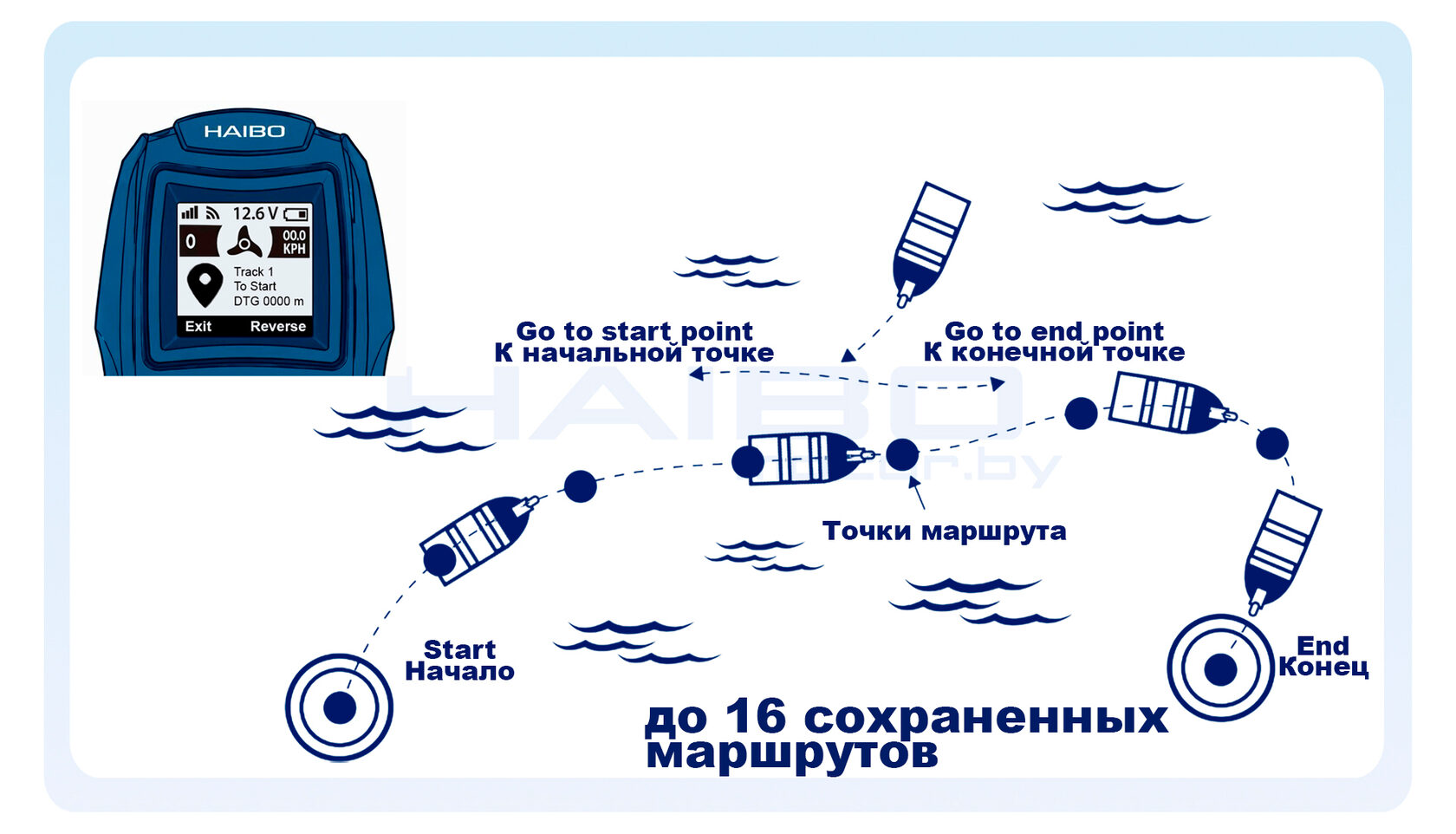

Движение по маршруту [Route Mode | По маршруту]
В [РУЧНОЙ] и [КРУИЗ] нажмите кнопку 6 на пульте ДУ, чтобы войти на страницу выбора навигации, затем выберите "Track | Маршрут", чтобы войти на страницу навигации по маршруту. Выберите сохраненный маршрут и выберите “Go to Start Point/To End Point | К начальной точке/К конечной точке”, чтобы активировать режим [Route Mode | По маршруту].
После активации этого режима двигатель включается автоматически, и мотор движется по установленному маршруту.
После активации этого режима двигатель включается автоматически, и мотор движется по установленному маршруту.
При запуске есть два варианта:
"Go to Start Point / К начальной точке", начиная с конечной точки маршрута “end point” и заканчивая в начальной точке "start point".
"To End Point/К конечной точке", начиная с начальной точки маршрута "start point" и заканчивая в конечной точке “end point”.
Независимо от того, какой режим указан выше, он будет начинаться с ближайшей точки маршрута.
Для завершения режима [Route Mode | По маршруту] нажмите кнопу 1 на пульте ДУ, пункт "Exit | Выход" в строке меню в нижней части экрана.
Чтобы изменить маршрут в обратном направлении нажмите кнопку 3 на пульте ДУ, пункт "Reverse | Обратно" в строке меню в нижней части экрана.
После разворота к начальной точке "To Start | В начало" на экране изменится на "To end | В конец", и наоборот, "To end | В конец", станет "To Start | В начало".
После разворота к начальной точке "To Start | В начало" на экране изменится на "To end | В конец", и наоборот, "To end | В конец", станет "To Start | В начало".
Этот режим можно запустить в режимах [РУЧНОЙ], [ПИЛОТ] и [КРУИЗ].

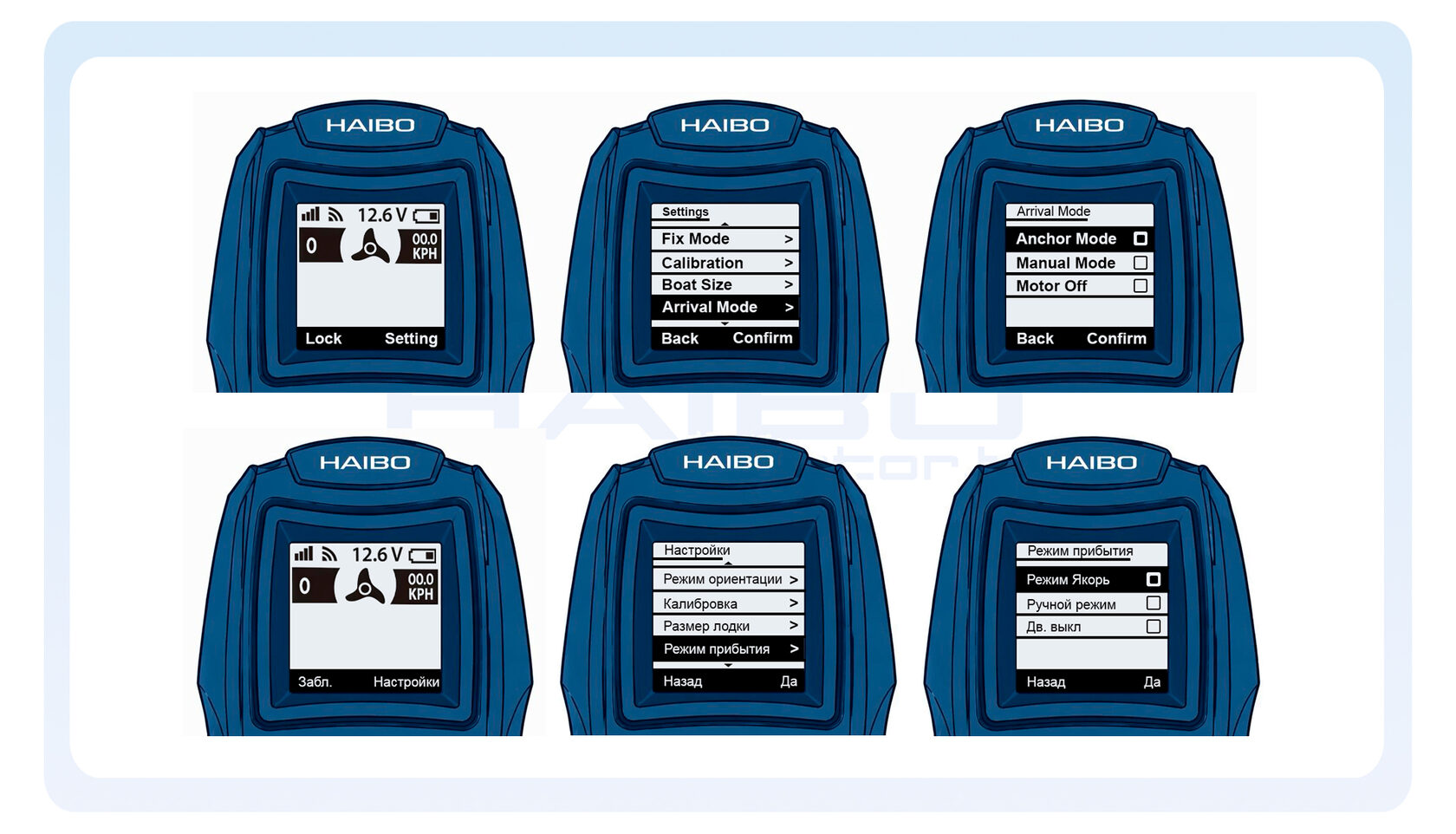

Установка режима прибытия после достижения последней путевой точки
После достижения последней путевой точки существует три режима прибытия:
- "Anchor Mode | ЯКОРЬ", мотор переходит в режим якоря с целевой путевой точкой в качестве точки привязки.
- "Manual Mode | РУЧНОЙ", мотор переходит в ручной режим управления.
- "Motor Off | ВЫКЛЮЧЕНИЕ", двигатель выключается и мотор переходит в ручной режим управления.
Для выбора режима прибытия. Нажмите кнопку 3, чтобы перейти на страницу настроек.
Используйте кнопки 2 и 5, чтобы найти меню режима прибытия “Arrival Mode | Режим прибытия”, и нажмите клавишу 3, для перехода в меню прибытия.
Используйте кнопки 2 и 5, чтобы выбрать действие, которое вы хотите настроить для режима "Route Mode | По маршруту" при достижении последней путевой точки, а затем нажмите кнопку 3, чтобы сохранить настройки.
Используйте кнопки 2 и 5, чтобы найти меню режима прибытия “Arrival Mode | Режим прибытия”, и нажмите клавишу 3, для перехода в меню прибытия.
Используйте кнопки 2 и 5, чтобы выбрать действие, которое вы хотите настроить для режима "Route Mode | По маршруту" при достижении последней путевой точки, а затем нажмите кнопку 3, чтобы сохранить настройки.

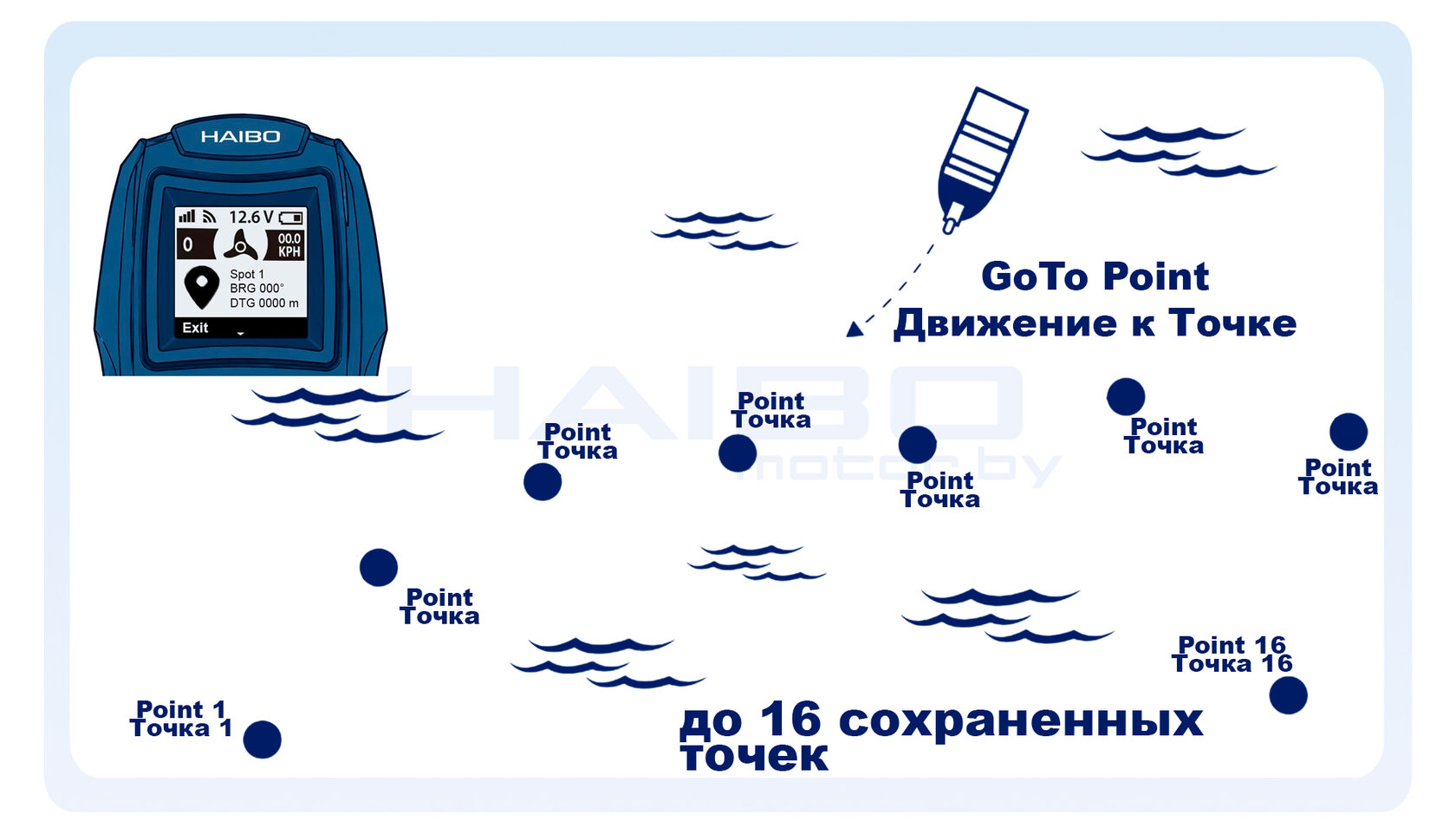

Движение к точке [GoTo Mode | К точке]
В [РУЧНОЙ] и [КРУИЗ], нажмите кнопку 6 на пульте ДУ, чтобы войти на страницу выбора навигации, затем выберите "Spot | Точка”, чтобы войти на страницу навигации по точкам. Выберите сохраненное местоположение путевой точки, чтобы активировать режим [GoTo Mode | К точке].
После активации этого режима двигатель включается автоматически, и мотор будет двигаться к целевой путевой точке.
После активации этого режима двигатель включается автоматически, и мотор будет двигаться к целевой путевой точке.
Этот режим можно запустить в режимах [РУЧНОЙ], [ПИЛОТ] и [КРУИЗ].
Режим [ЯКОРЬ] автоматически включается при достижении целевой путевой точки.
Для завершения режима [GoTo Mode | К точке] нажмите кнопу 1 на пульте ДУ, пункт "Exit | Выход" в строке меню в нижней части экрана.
Для завершения режима [GoTo Mode | К точке] нажмите кнопу 1 на пульте ДУ, пункт "Exit | Выход" в строке меню в нижней части экрана.
